Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
4.2. Superficies radiadas
Caso práctico
|
|

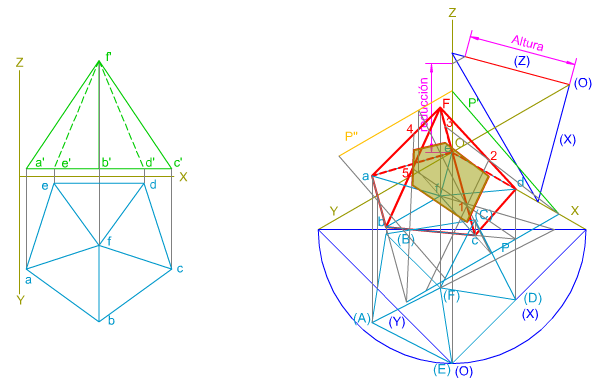

| En la imagen superior puedes ver cómo se ha trazado la perspectiva isométrica de una pirámide regular de base pentagonal seccionada por un plano P proyectante vertical (plano de canto).
Para su dibujo conocemos las proyecciones de la pirámide y la perspectiva isométrica del plano secante P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la perspectiva isométrica de la pirámide seccionada. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico
|
|

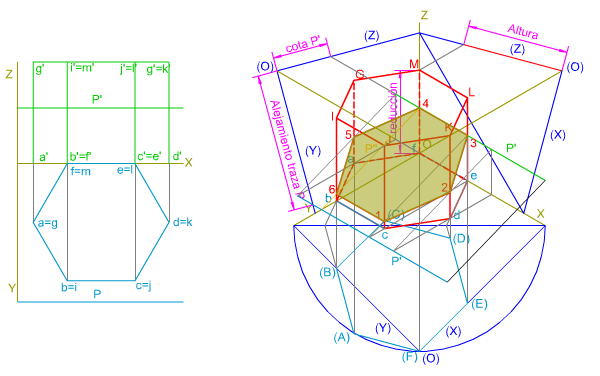

| En la imagen superior te mostramos cómo se ha trazado la perspectiva isométrica de un prisma regular de base hexagonal seccionado por un plano P plano paralelo a la LT (eje isométrico X).
Para su dibujo conocemos las proyecciones del prisma y de las trazas del plano P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la perspectiva isométrica del prisma seccionado. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
