Para determinar la perspectiva caballera de la intersección entre dos planos, o entre una recta y un plano debemos representar sus proyecciones axonométricas, aplicando el coeficiente de reducción mediante abatimiento.
Se entiende que la recta o el punto intersección es la proyección directa.

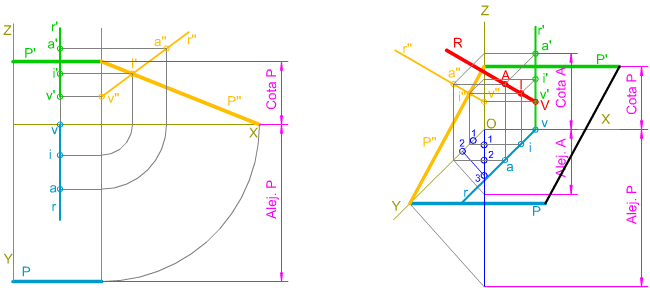

En la imagen superior puedes ver cómo se ha determinado la intersección entre dos planos paralelos a la línea de tierra, lógicamente la recta solución será una recta paralela a dicha línea.
Intersección entre planos.
La intersección de las trazas de los planos nos determinará la proyección directa de la recta intersección.
En la siguiente animación te mostramos cómo se determina la recta intersección entre dos planos paralelos a la LT.
Intersección entre recta y plano.
La proyección directa del punto intersección quedará determinada por la intersección entre una de las trazas del plano y la proyección secundaria correspondiente de la recta.
En la animación inferior te mostramos cómo se ha determinado la intersección de una recta de perfil con un plano paralelo a la LT. En este caso la intersección de la traza del plano con la proyección secundaria (perfil) nos determina la proyección directa del punto intersección.
