Podemos aplicar lo aprendido en su representación para obtener la perspectiva caballera de los prismas regulares.

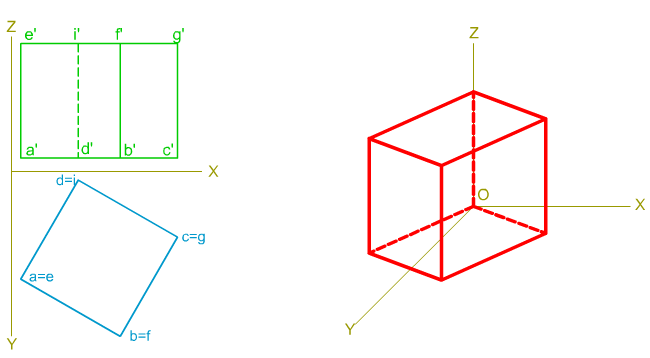

En la imagen superior te mostramos cómo se ha determinado la perspectiva caballera de un hexaedro cuyas aristas básicas son oblicuas a los ejes de coordenadas axonométricos.
Arista base paralela a un eje axonométrico.
Como la base es un cuadrado si una arista base es paralela a uno de los ejes de coordenadas axonométricos, las otras lo serán al otro correspondiente.En este caso particular la arista está contenida en el eje X.
En la animación inferior te mostramos el procedimiento a seguir para trazar la perspectiva de dicho poliedro.
Aristas bases oblicuas a los ejes axonométricos.
En este caso particular hemos dispuesto una de las aristas base con un ángulo de 30º grados respecto del eje de coordenadas axonométrico X.
En la animación inferior te mostramos cómo se determina la perspectiva de dicho poliedro.
En el siguiente vídeo puedes ver cómo, a partir de la construcción de varios hexaedros, podemos obtener la perspectiva caballera de formas más complejas.
|
|

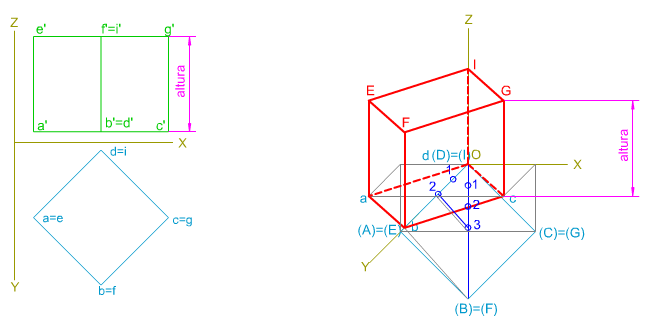

| En la imagen superior te mostramos cómo se ha trazado la perspectiva caballera de un hexaedro ABCDEFGH apoyado sobre el triedro XOY por una de sus caras (ABCD), siendo las secciones principales perpendicular y paralela al plano XOZ.
Conocemos las proyecciones diédricas de dicho poliedro. Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para su resolución mediante las herramientas de dibujo tradicionales. |
| Para realizar este ejercicio debes descargar este documento pdf. |
