Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
4.1. Poliedros
Caso de estudio
|

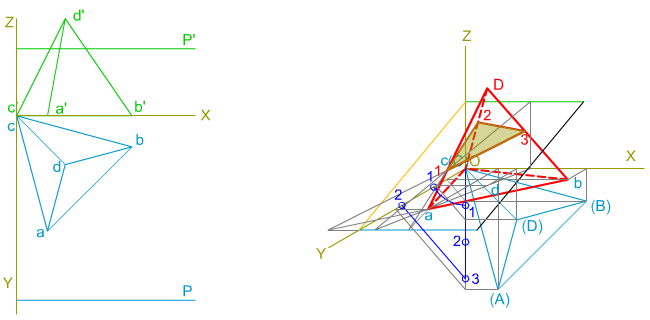

| En la imagen superior puedes ver cómo se ha trazado la perspectiva caballera de un tetraedro seccionado por un plano P paralelo a la LT (paralelo al eje X).
Para su dibujo conocemos las proyecciones del poliedro y de las trazas del plano secante P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la perspectiva caballera del tetraedro seccionado, según los parámetros establecidos. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico
|
|

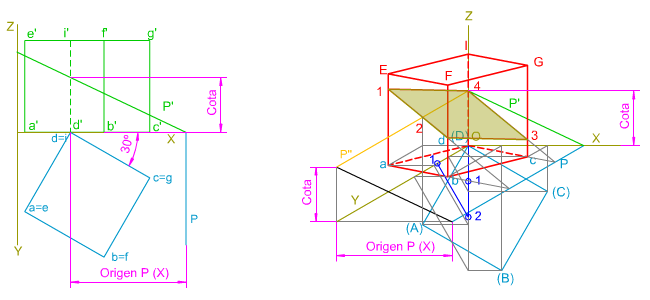

| En la imagen superior te mostramos cómo hemos determinado la perspectiva caballera de un hexaedro seccionado por un plano P proyectante vertical (de canto).
Para su dibujo conocemos las proyecciones del poliedro y las trazas del plano P. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la perspectiva del hexaedro seccionado, según los parámetros establecidos. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
