Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:
4.2. Tuercas
Caso práctico
 |

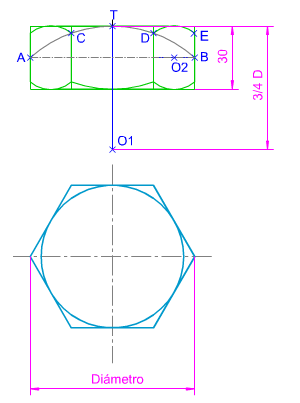

En la imagen de la izquierda puedes ver cómo se ha representado la cabeza hexagonal de un tornillo
Si lo estimas oportuno puedes consultar la animación " Dibujo de las cabezas de los Tornillos y las Tuercas", del apartado 3.3. Representación. Te pedimos que, mediante las herramientas de la aplicación QCAD, realices dicho dibujo. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
