Cuando queremos que un mecanismo formado por varias piezas quede perfectamente definido, tanto su montaje como su funcionamiento debemos realizar un dibujo de conjunto. Para ello debemos a aplicar todos los conceptos y procedimientos que hemos aprendido en las unidades didácticas anteriores.

Hasta ahora hemos representado las vistas diédricas y perspectivas axonométricas de piezas simples, el agrupamiento de estas formarán mecanismos más complejos que permitirán el funcionamiento de aparatos y máquinas.

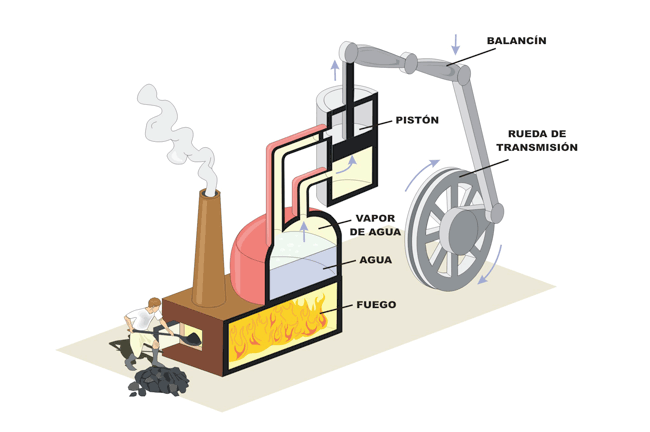

En la imagen superior te mostramos una ilustración de José Alberto Bermúdez (banco de imágenes y sonidos del ITE, Instituto de Tecnologías Educativas, bajo una licencia de Creative Commons Attribution-NonCommercial-ShareAlike 3.0 Unported) en al que se describe, mediante un dibujo en sección, el funcionamiento de una máquina de vapor.





Representación.

El diseño de cualquier aparato doméstico o industrial conlleva el uso de mecanismo formados por piezas que al relacionarse entre sí hacen que estos funcionen y los objetos cumplan su función.
Dependiendo de cómo queramos que estos queden representados, según una finalidad específica, los podemos dibujar en proyección ortogonal o en perspectiva axonométrica.

Además se pueden añadir una tercera representación realizada mediante técnicas infográficas (CAD, etc.)

En la animación inferior puedes ver de manera detallada las principales características de estos tipos de dibujo, y cómo quedas representadas unas piezas concretas.







Casillero o cuadro de rotulación.

En el tema 1 "Normalización. Líneas, escritura y formatos", de la UD 5 de Dibujo Técnico I, desarrollamos los contenidos sobre las normas de diseño, colocación, y rotulación de los casilleros.

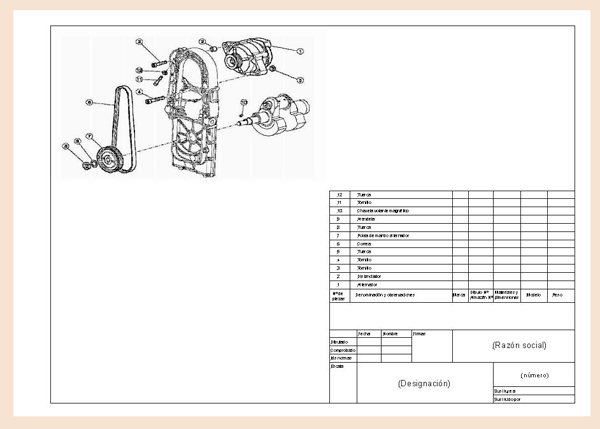

En este curso vamos a ampliar los conceptos y procedimientos de manera que podamos incluir una lista de despiece, esto es, una casillero en el podamos incluir las características más importantes de cada una de las piezas que conforman un mecanismo.

Primero vamos a recordar las distintas zonas de un casillero o cajetín normalizado y cómo se dispone la lista de despiece en él. En la siguiente animación te mostramos la ubicación de cada zona.





A continuación, en la animación inferior, repasaremos cómo se construye un cajetín normalizado, mostrando las cotas, y la colocación e indicaciones de la lista de despiece.
