Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:
4.2. Acotación Perspectiva Caballera
Caso práctico
|
|

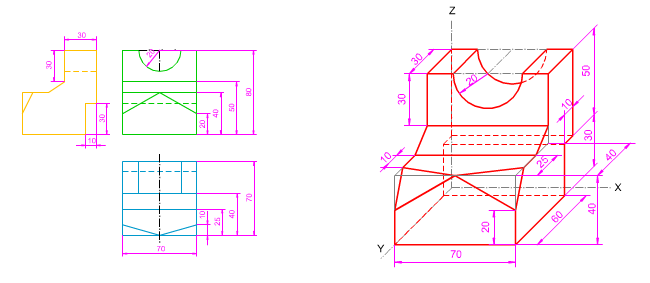

| En la imagen superior puedes ver cómo se ha acotado la perspectiva caballera de una pieza, dada sus vistas diédricas (alzado, planta y perfil derecho).
Si lo estimas oportuno puedes consultar la animación "Acotación de la perspectiva caballera de un sólido", del apartado 2.2. Caballera. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la acotación de la perspectiva caballera dada. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
