En este apartado también vamos a aplicar las normas que hemos estudiado sobre el desarrollo de los cortes y secciones.
En la imagen superior te mostramos varios ejemplos.
3.3. Secciones
Actividad
Secciones Cónicas.
La representación de secciones de una figura no es nada nuevo para nosotros, ya que en este curso cuando estudiábamos las curvas cónicas (Elipse, Hipérbola y Parábola) vimos que estas son el resultado de la sección de un plano secante sobre un cilindro recto de revolución.
En el siguiente vídeo puedes te mostramos un resumen de cómo se generaban en el espacio dichas superficies.
Sección abatida de una pieza.
En este caso la sección transversal queda abatida sobre la pieza, lo que permite acotar la parte oculta directamente sobre el alzado.
En la siguiente animación puedes ver, de manera detallada, cómo se ha realizado la sección abatida.
Sección desplazada de una pieza.
La sección transversal de esta pieza se puede elaborar sobre el alzado, pero para mayor claridad la hemos desplazado hacia la derecha. En este caso la acotación de la parte oculta queda fuera del alzado.
En la animación inferior te mostramos, de manera detallada, cómo se determina la sección desplazada.
Caso práctico
|
|

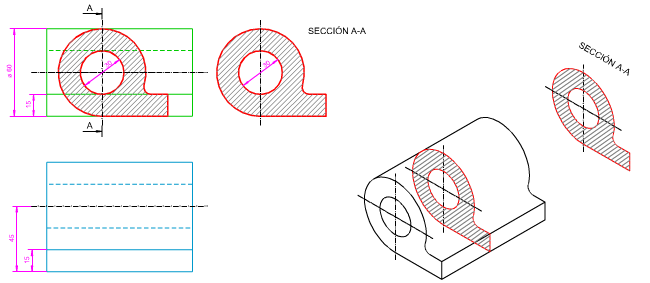

| En la imagen superior te mostramos cómo se ha seccionado una pieza mediante un corte transversal, determinando sus secciones abatidas y desplazadas.
Conocemos sus vistas diédricas (planta y alzado), así como su perspectiva isométrica. Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para que traces dichas secciones, mediante las herramientas de dibujo tradicionales. |
| Para realizar este ejercicio debes descargar este documento pdf. |
