Ya hemos aprendido cómo se realizan los distintos tipos de cortes y secciones. Ahora vamos a proceder a representarlos; para ello tenemos que estudiar las normas que se aplican cuando seccionamos una pieza, tanto en su trazado como en su acotado.

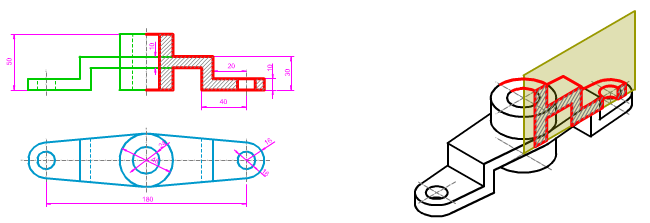

En la imagen superior te mostramos cómo se ha representado y acotado una pieza seccionada mediante un semicorte o corte al cuarto.
