En este apartado vamos a elaborar, aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD, dos tipos de cortes:
En el vídeo superior puede ver cómo se ha realizado un corte transversal en tres dimensiones de una pieza, mediante la aplicación Autocad.
|
|

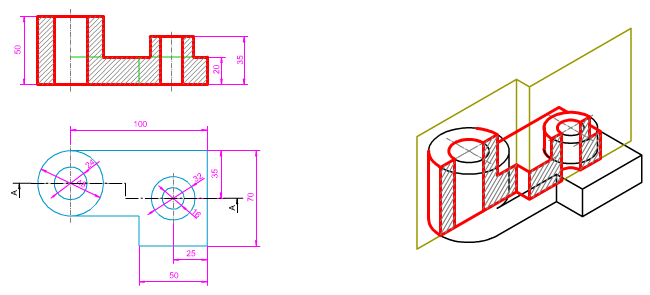

| En la imagen superior puedes ver cómo se ha seccionado una pieza dada mediante planos secantes paralelos.
Conocemos sus vistas diédricas (planta y alzado), y su perspectiva isométrica Te pedimos que, mediante las herramientas de la aplicación QCAD, traces dicho corte. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
 |

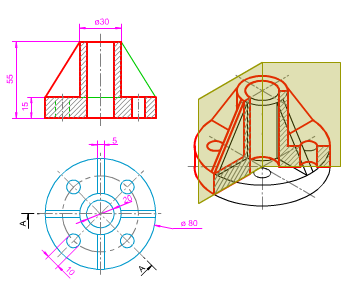

En la imagen de la izquierda te mostramos cómo se ha seccionado una pieza dada mediante planos concurrentes.
Conocemos sus vistas diédricas (planta y alzado), y su perspectiva isométrica Te pedimos que, mediante las herramientas de la aplicación QCAD, traces dicho corte. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
