4.1. Triángulos

EQUIVALENCIAS ENTRE TRIÁNGULOS

Ejercicio resuelto

Verás a continuación cómo realizar un triángulo equivalente a otro dado usando la potencialidad de las operaciones matemáticas en QCad.

Para ello, sólo debemos tener presente que el área de un triángulo es

y que, por tanto, dos triángulos semejantes presentarán una relación:

Actividad

En un formato A4, que completarás con la información adecuada, realiza la actividad siguiente:

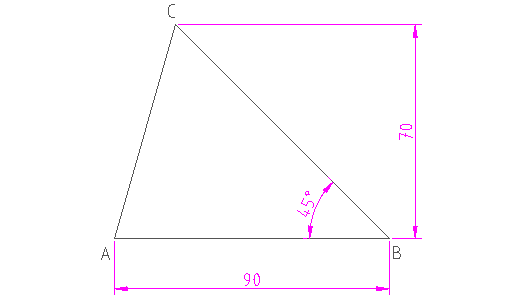

• Dibujar un triángulo rectángulo A'B'C' de 95 mm de altura, equivalente al triángulo ABC de la figura.

EQUIVALENCIA ENTRE CUADRADO Y TRIÁNGULO

Ejercicio resuelto

En el siguiente ejercicio resuelto volveremos a usar la capacidad de medir una distancia, copiarla al portapapeles y usar esa medida para trazar una línea. Además veremos también cómo usar la ventana de propiedad del editor para modificar características de entidades trazadas, evitando operaciones más largas.

Actividad

En un formato A4, que completarás con la información adecuada, realiza la actividad siguiente:

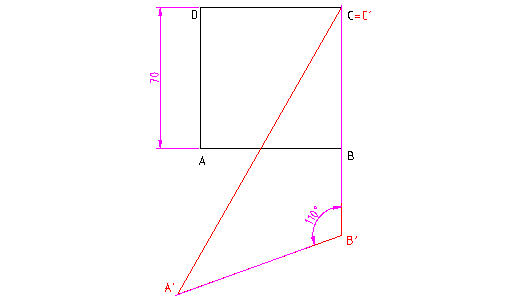

• Dibujar un triángulo A'B'C' cuyo ángulo B' será de 110º, equivalente al cuadrado ABCD de la figura.
