2.2. Hipérbola

Actividad

Como en el caso de la Elipse, hay varios métodos para trazar una Hipérbola, peor dado que esta curva cónica no se suele emplear mucho en dibujo técnico, solamente explicamos uno de ellos.

Método de los ejes y los focos (lugares geométricos).

Está basado en el mismo concepto que el método desarrollado en la Elipse.






Caso de estudio

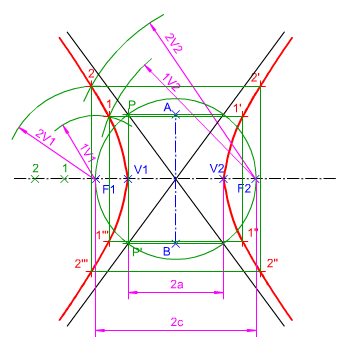

En la figura de la izquierda puedes ver cómo se ha trazado una Hipérbola, dadas sus asíntotas y el parámetro 2a.
Para resolverlo debes de aplicar los conceptos y procedimientos explicados en este apartado y en el anterior.

Material necesario:

  • Lápiz blando y duro.
  • Compás.
  • Plantilla de dibujo (escuadra y cartabón).
  • Hojas para realizar trazados de prueba.
Para realizar este ejercicio debes descargar este documento pdf.
