Descripción de la tarea

• Has estudiado algunos sistemas de representación y un programa informático que te ayudará a practicar con él de forma más fácil.
• En esta tarea vas a poner en práctica esos conocimientos.
• Vas a crear el plano de unas habitaciones de una residencia de estudiantes. En primer lugar lo harás en planta, con muebles incluidos. Despues pasarás esa planta a isométrico y levantarás los muros dando sensación de tridimensionalidad para hacer un mayor acercamiento del plano a la realidad. Si lees atentamente la tarea, te darás cuenta que vas a aplicar todos los conocimientos adquiridos hasta ahora.
• No te preocupes, va a ser muy fácil. Sigue los pasos que más a bajo puedes leer.

• Para realizar correctamente el plano debes seguir los siguientes pasos:

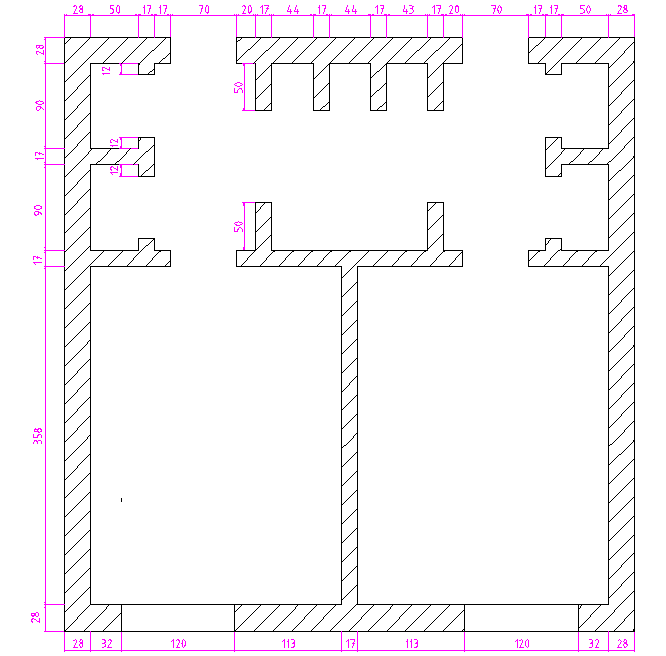

1. Aquí tienes todas las medidas necesarias para la construcción del plano. Empieza por hacer los muros. Tu dibujo quedará así:

2. Una vez creado el plano deberás insertar bloques en tu directorio de Qcad. En un tema de este trimestre hemos visto cómo insertar bloques y te hemos facilitado algunos de ellos, y algunas webs donde encontrar aun más.

3. Crea otra capa que puedes llamar MUEBLES donde vas a colocar los muebles que creas necesarios. No tienes por qué seguir el diseño que aquí te presentamos. Puedes cambiar la distribución, crear tus propios bloques... y te aconsejamos hacer el hábitat un poco más humano insertando algún tipo de detalle como unas flores, un teléfono, una lámpara de pie, una bici, un perchero, etc. Pon en práctica tu creatividad.

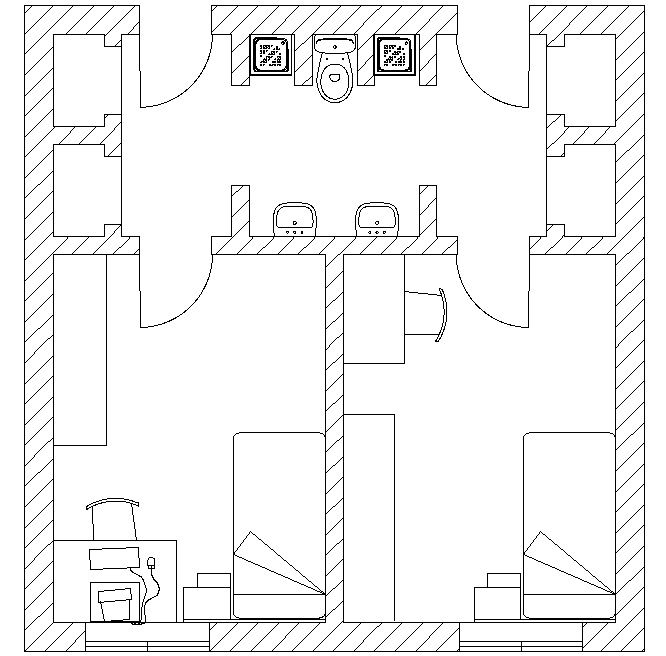

Aquí te dejamos un ejemplo:

4. Realiza una previsualización de impresión (Fichero>Imprimir vista previa), centra el plano y expórtalo a PDF.

5. Guarda el archivo dxf  y el PDF como Plano_Habitaciones_Residencia en una carpeta. Ya tienes tus dos primeros archivos de la tarea.

• Ahora llega el momento de levantar el plano en isométrico. Para ello procede de la manera siguiente:

1. Abre el fichero Plano_Habitaciones_Residencia.dxf que ya habías creado. Ahora lo vamos a guardar con otro nombre. Sigue la siguiente ruta: Fichero>Guardar como... y nombra al archivo como: Plano_Habitaciones_Residencia_Isometrico. Recuerda guardar todos los archivos en la misma carpeta.

2. Asegúrate de tener abierto el achivo Plano_Habitaciones_Residencia_Isometrico. Oculta todas las capas innecesarias. Solo necesitaremos los muros. Por tanto, si has hecho bien los pasos anteriores solo necesitarás tener visible la capa PLANO.

3. Crea una nueva capa que llamarás PLANO_ISOMETRICO. Aquí vas a dibujar el plano en perspectiva.

4. Selecciona todo el trazado y llévatela a proyección isométrica > Dirección > Arriba. Y tendrás el plano como una planta en isométrico.

5. Ahora solo queda levantar los muros. Recuerda que tienen una altura de 100, excepto en la zona de las ventanas que es de 70. Ve borrando las líneas que no te hagan falta para ir viendo el resultado.

6. Crea una nueva capa denominada RELLENO_ISOMETRICO. Realiza un relleno sólido de la sección de los muros.

7. Deja visible el plano en isométrico con el relleno, haz una previsualización de impresión, centra el diseño en el formato y expórtalo a PDF cpn el nombre  Plano_Habitaciones_Residencia_Isometrico.

8. Guarda el archivo PDF con el resto de ficheros, en la misma carpeta donde guardaste los planos primeros.

CONSEJOS:

- A veces es mejor empezar la casa por el tejado, es decir. Cuando lleves el plano a isométrico tal vez te convendría pensar que ese trazado es la parte de arriba, con lo cual, cuando vayas a poner los segmentos verticales a 100, utiliza la opción "Forzar al punto final".

- Recuerda que para hacer un relleno todo el polígono debe estar cerrado. Haz el relleno por partes, por zonas, en aquellas zonas que esté totalmente cerrado a una misma cota.

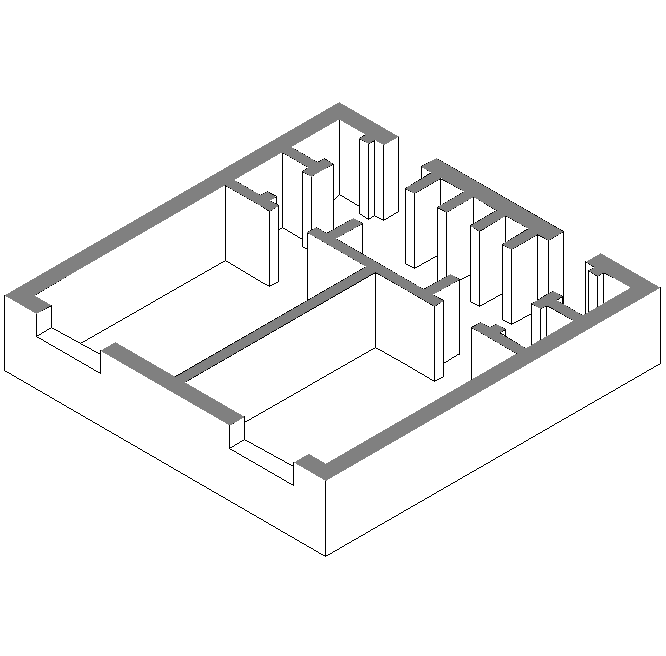

Si has seguido bien todos los pasos deberá haberte quedado algo parecido a esto:

• ENVÍO DE LA TAREA

Deberás enviar una carpeta comprimida a tu profesor o profesora. En ella deberán estar los archivo dxf (Plano_Habitaciones_Residencia, Plano_Habitaciones_Residencia_Isometrico)  creados y las impresiones en PDF (Plano_Habitaciones_Residencia, Plano_Habitaciones_Residencia_Isometrico) .

Debes nombrar el archivo como: Apellido1_Apellido2_Nombre_Tareaglobal2
