4. Desarrollo de la tarea

Dibuja la perspectiva isométrica de la planta baja una vivienda unifamiliar


  1. Debes partir del plano de la planta baja de la vivienda unifamiliar que dibujaste en la tarea 3 de la unidad 3. En caso de que no lo tuvieses, puedes descargarte un plano de ella en el enlace que encontrarás en el apartado 3 de recursos de esta tarea.
    Para la tarea que vamos a hacer no tendrás en cuenta los muebles, sanitarios ni puertas. Sólo se dibujará la perspectiva de los muros exteriores, los tabiques y las ventanas.

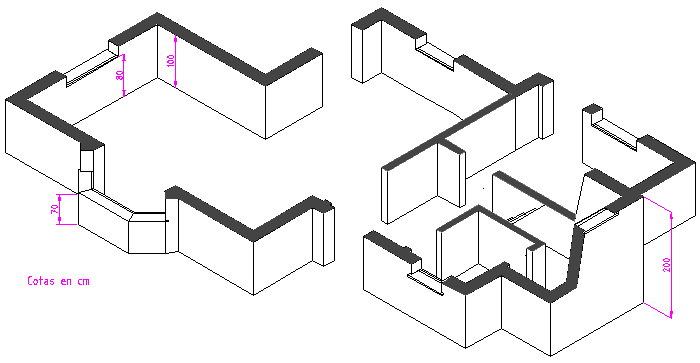

  2. El dibujo final que te deberá quedar será como el que se muestra en la siguiente imagen.
    Perspectiva isométrica de una vivienda

    Puedes apreciar en él que se han cortado los muros a una altura de 1 metro; las ventanas están situadas a una altura de 80 cm, excepto el ventanal del salón que está a una altura de 70 cm. Para la zona de la escalera, el muro se ha cortado a 2 metros, que también es la altura de la base de la ventana.
  3. Procede a realizar el relleno de los muros cortados.
  4. Haz una impresión virtual PDF del plano final y guárdala.
