4.1. Preparación de los formatos

El dibujo de planos en QCad se llevará a cabo sin tener en cuenta las escalas en que finalmente terminemos imprimiendo el plano. Siempre dibujarás en verdadera magnitud. Pero para que la aplicación sepa cómo interpretar las medidas, lo primero que harás será ajustar la unidad principal que emplearás.

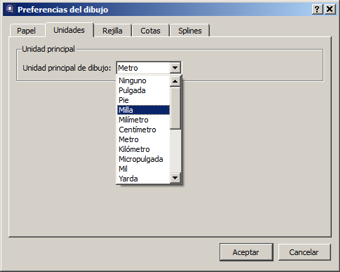

Para ello, recuerda que debes acceder a Editar > Preferencias del dibujo actual y en la pestaña Unidades ajustar la unidad de medida fundamental.

En planos de ingeniería, la unidad básica es el milímetro. En arquitectura, la medida básica es el metro, así que debe ser ésta la unidad de ajuste para los planos de viviendas.

Cuando dibujes líneas correspondientes a muros, tabiques, etc., en planos, lo primero que notarás es que todo sale muy pequeño al seleccionar el metro como unidad de medida principal. Tendrás que ajustar el zoom de visionado hasta tener el tamaño adecuado de tu dibujo.

Recuerda con la siguiente animación el uso de los botones de manejo del zoom en QCad.
