Descripción de la tarea

• A lo largo del trimestre has aprendido a acotar objetos de forma normalizada.
• Has estudiado la estrecha relación existente entre el arte y la geometría.
• En esta tarea vas a practicar con estos conceptos.
• Vas a diseñar algo que aune un arco (podrás utilizar el realizado en una de las tareas de este trimestre) , un motivo decorativo (podrás utilizar el realizado en una de las tareas de este trimestre). Puede ser un puente, una puerta, un simple muro con arco, un monumento (tipo Arco del Triunfo), o una fachada. Esta elección la dejamos en tus manos.
• El diseño lo harás con el programa informático que estás utilizando a lo largo del curso.
• Todo irá maquetado en un proyecto final dodne nos explicarás qué has pretendido crear, cómo y por qué.

• En primer lugar piensa qué puedes hacer. Mira el arco que realizaste en una anterior tarea. Observa el mosaico que tambien hiciste anteriormente, ¿puedes sacar conclusiones?, ¿te inspiran algo? Puedes consultar el apartado "Ayuda para la tarea" para ver tipos de arcos y usos que ha tenido a lo largo de la historia.
• Una vez tengas claro tu diseño intenta hacer tu dibujo en el programa cad que vienes empleando a lo largo del curso.
• Recuerda usar capas para tener ordenado tu dibujo, te aconsejamos uses una para el arco, otra para el mosaico, otra para trazados, y otra para la acotación.
• Cuando tengas tu arco diseñado selecciona la capa acotación en intenta acotar al menos:

- La luz del arco

- Altura de jamba e imposta

- Dimensiones de las estructuras (si fuera un muro habría que definir su altura y anchura).

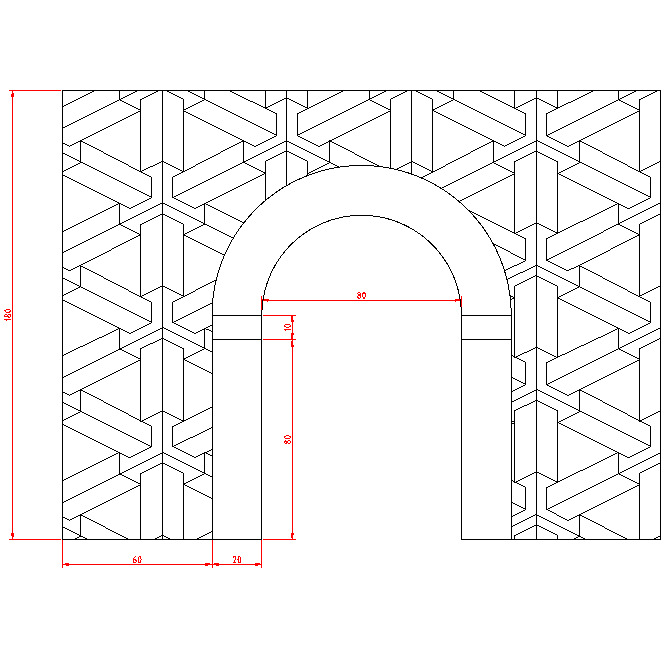

• Aquí tienes un ejemplo. La acotación tiene que ser algo simple, no muy complejo, unas básicas medidas.

• Cuando tu diseño esté a tu gusto guarda el archivo dxf en una carpeta como Arco_Mosaico.
• Exporta el archivo a imagen bitmap: FICHERO > EXPORTAR A BITMAP... y llámalo Arco_Mosico. Guárdalo en la misma carpeta donde tiene el dxf.
• Ahora llega el momento de hacer tu proyecto por escrito (te facilitamos una plantilla en doc en el apartado "Ayuda para la tarea". Te explicamos qué debe aparecer:

1. No olvides poner le nombre de la asignatura y título de la tarea.

2. Pon tu nombre y apellidos así como la fecha.

3. Tu proyecto deberá tener los siguientes puntos:

a) Justificación. Aquí deberás explicarnos en qué consiste tu proyecto. Qué vas a diseñar ¿un muro con arco, una puerta medieval, un puente, etc?, ¿por qué has elegido esa forma y no otra, en qué te has inspirado? Es una introducción del proyecto.

b) Planing de trabajo. Cómo te has planificado el trabajo, de donde has partido ¿has realizado bocetos a lápiz (podrías incluir alguna imagen de bocetos)?, ¿cómo has organizado tus capas en el programa cad?, ¿has hecho rellenos, texturas? etc.

c) Mi diseño. Inserta aquí la imagen que exportaste desde el programa cad. Podrías incluir una imagen en la que solo se vea tu diseño y otra con las acotaciones. Lo dejamos a tu elección.

d) Conclusiones. Explícanos qué problemas has encontrado a la hora de enfrentarte a tu tarea, ¿te ha gustado?, ¿te ha resultado interesante, por qué?

• Intenta dar respuesta a todas estas preguntas en tu proyecto. Mientras más datos nos des sobre lo que has hecho, mejor podremos valorar tu trabajo.
• Guarda el documento como Arco_Mosaico en la misma carpeta donde estaba el dxf y la imagen png. Comprímela.

• ENVÍO DE LA TAREA

Envía la carpeta comprimida a tu profesor o profesora. En ella deberán estar el documento creado, el archivo en cad (dxf) y la imagen. Si no sabes cómo comprimir una carpeta visualiza el vídeo que te hemos facilitado en "Ayuda de la tarea".

Debes nombrar el archivo como: Apellido1_Apellido2_Nombre_Tareaglobal3
