3.3. Circunferencia

Como hemos hecho en el trazado de la perspectiva frontal de la circunferencia, aplicaremos el método por puntos.

Realmente la posición de la circunferencia, contenida en el plano geometral, respecto del plano del cuadro es siempre la misma, solamente varía la ubicación del cuadrado que la circunscribe. Así pues, conoceremos el abatimiento del cuadrado y la circunferencia inscrita en él, sobre el plano del cuadro.

Caso distinto será el de las circunferencias perpendiculares al plano geometral, ya que pueden formar cualquier ángulo con el plano del cuadro.

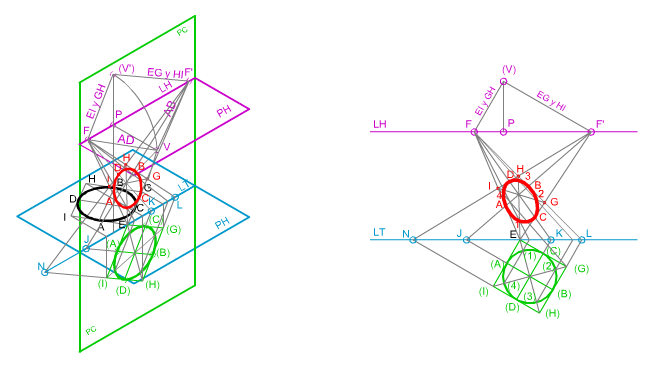

En la imagen superior puedes ver el método empleado para determinado la perspectiva oblicua de una circunferencia contenida en el plano geometral, observa cómo hemos dispuesto dos diámetros perpendiculares, cada uno de ellos paralelo a una dirección de fuga: (V)F y (V)F'.

Método por puntos.

Este método nos permite realizar la perspectiva de una manera sencilla y rápida, ya que los puntos determinados pertenecen rectas paralelas a los lados del cuadrado circunscrito, y por tanto, fugarán a los puntos de fuga (F y F').

En la animación inferior puedes ver cómo hemos determinado la perspectiva oblicua de una circunferencia, situada en el plano geometral, inscrita en un cuadrado de lados oblicuos al plano del cuadro, con uno de sus vértices contenido en dicho plano.

Medidores.

Como vimos en el caso de la perspectiva oblicua del segmento, los puntos medidores (M y M') de la perspectiva oblicua desempeñan la misma función que los puntos de distancia (D y D') de la frontal.

La perspectiva oblicua de dos de los vértices (H e I ) del cuadro circunscrito se ha determinado mediante el punto medidor M

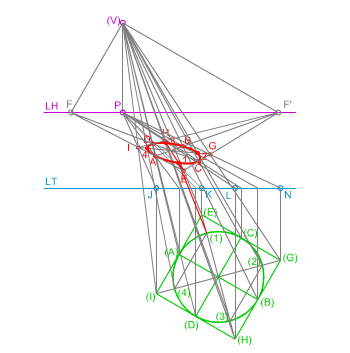

En la animación inferior te mostramos cómo se ha determinado la perspectiva oblicua de una circunferencia, situada en el plano geometral, inscrita en un cuadrado de lados oblicuos al plano del cuadro.
