1.2. Partes del documento del proyecto

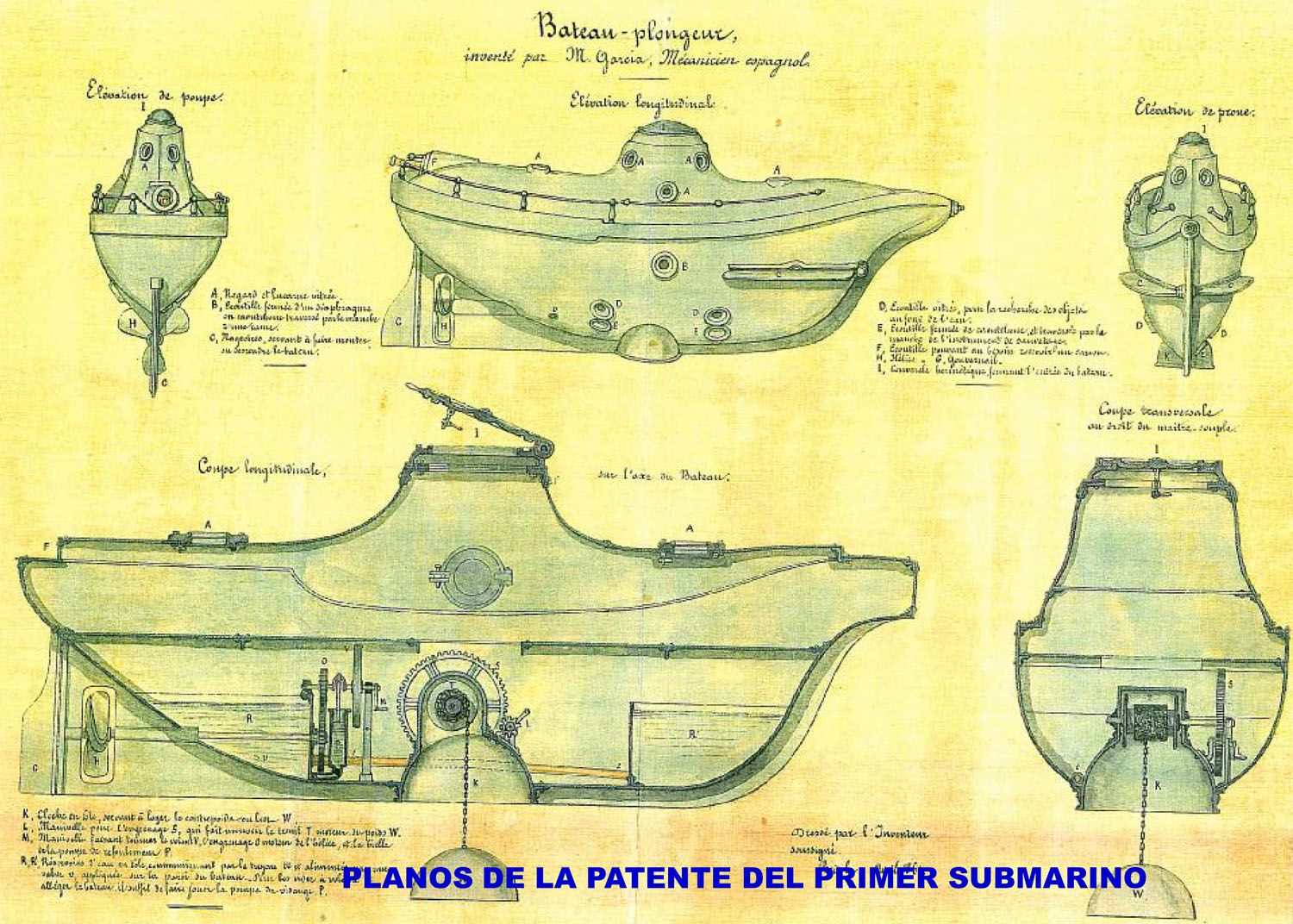

En la imagen superior puedes ver los planos originales del Garcibuzo, el primer submarino efectivo, construido por Cosme García Sáez, ingeniero e inventor. Este sumergible fue botado y probado oficialmente en aguas del Puerto de Alicante, el 4 de agosto de 1860.

Si quieres saber más sobre él pincha aquí.

Las diferentes partes que componen el documento del proyecto son:

• Memoria
• Planos
• Pliego de condiciones
• Presupuesto

Memoria

En la memoria del proyecto se dará cuenta de:

• Cuál es el objeto del proyecto, por ejemplo una vivienda unifamiliar.
• Quién es el peticionario.
• Cuáles son los fundamentos en los que se ha basado el diseño, por ejemplo:
  • condiciones que ha establecido el propietario respecto a dimensiones y requerimientos de habitaciones y servicios.
  • justificación de las soluciones adoptadas.
  • normas tecnológicas de edificación que intervienen en el proyecto.
• Justificación de los cálculos necesarios, como cimentación, estructura, materiales a emplear, etc.

Planos

Entre los planos que acompañan al documento del proyecto están:

• Plano de situación y emplazamiento.
• Plano de cimientos y saneamiento.
• Plano de cubierta y de conjunto.
• Planos de planta (distribución)
• Planos de cotas (distribución)
• Planos de planta (instalaciones: electricidad, fontanería, telecomunicaciones, etc.)
• Planos de alzados o fachadas
• Planos de secciones o cortes.
• Planos de detalles (carpintería, complementarios, etc.)

Pliego de condiciones

El pliego de condiciones regula las relaciones entre el propietario, promotor del proyecto, y los contratistas que lo van a ejecutar, y debe contener toda la información necesaria en la que basar esas relaciones. Indica las condiciones generales del trabajo, la descripción y características de los materiales a utilizar, los planos constructivos y la localización de la obra.

Presupuesto

Detallará, por partidas, la previsión de coste de la obra completa, indicando las mediciones de cada partida.
