DT1-Tema 5.4: Normalización: El proyecto (II). QCAD
Introducción
En este tema te mostraremos cómo trazar algunos de los elementos básicos que componen el plano de una vivienda y cómo realizar la perspectiva para mostrar el resultado del diseño de tu proyecto.

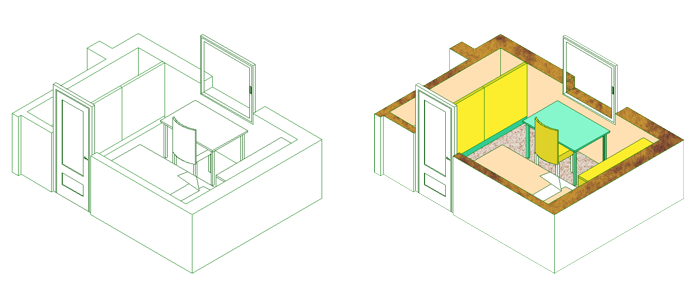

En la imagen superior tienes un ejemplo de perspectiva isométrica de la habitación de una vivienda unifamiliar, a la izquierda solo se ha realizado el trazado de líneas, a la derecha se ha completado el diseño mediante el color y texturas.
Pero antes de empezar disfruta con esa infografía de un proyecto de vivienda unifamiliar en Sa Serra, Sant Antoni, IBIZA.
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
