4.2. Cuadriláteros
TRIANGULACIÓN.
Ejercicio resuelto

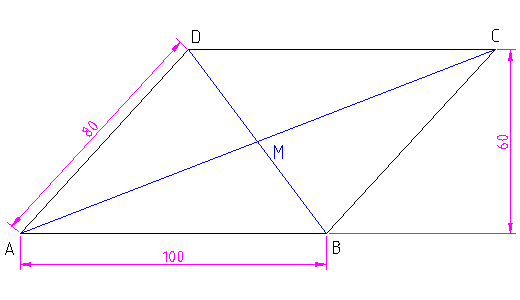

Vamos a construir un paralelogramo romboide empleando, entre otras, las siguientes herramientas: paralela, circunferencia centro radio y mover copiar.
Actividad.
En un formato como el usado en las actividades anteriores completarás la siguiente actividad:
- Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...

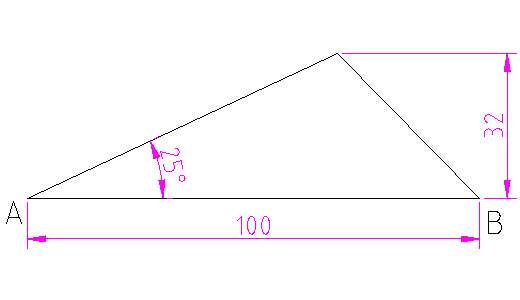

- Dibujar en él un romboide del que conocemos la base AB, la altura del triángulo formado por ella y sus semidiagonales, y el ángulo de la base con la semidiagonal mayor.
- Acota el romboide resultante
SEMEJANZA.
Ejercicio resuelto.
Vamos a construir un paralelogramo romboide empleando, entre otras, las siguientes herramientas: línea horizontal, línea con ángulo y escalar.
Actividad.
En un formato como el usado en las actividades anteriores completarás la siguiente actividad:
- Completar el cajetín con tus datos y los del dibujo: fecha, nombre, escala, título de la lámina, tu curso y número de la lámina,...
- Dibujar un romboide del que conocemos la base, el lado oblicuo y la altura.
- Dibuja un romboide semejante al primero con la mitad de sus dimensiones y centrado respecto a él.
- Acota el romboide resultante.
Indicaciones: Para completar el cajetín usa la capa destinada a esa información. Para realizar el dibujo crea las capas que consideres oportunas, ajustando las características de las mismas y teniendo en cuenta que la solución la deberás dar en trazo más grueso y de color rojo.
Si alguna de las líneas del trazado se quedasen fuera de los márgenes del formato, deberás recortarlas con las herramientas cad adecuadas para que ningún trazo llegue a los márgenes.
