Descripción de la tarea
La actividad consiste en que, a partir de unos datos que se te facilitan, realices el diseño de una motocilceta, mediante tangencias y enlaces, aplicando potencia en algunos de los arcos

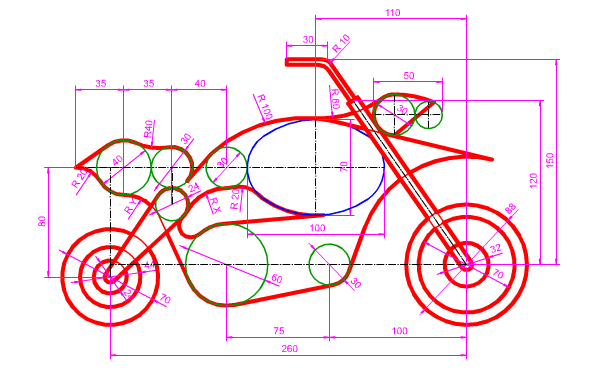

En la imagen inferior tienes un ejemplo de diseño.
En el siguiente vídeo puedes ver el dibujo de una motocicleta Harley Davidson, desde las línea esenciales hasta el arte final.
Te pedimos que analices las tangencia, los enlaces y la disposición de los elementos principales.
Para realizar correctamente la tarea te recomendamos que sigas los siguientes pasos:
- Dibujar bocetos previos.
- Determinar la escala más adecuada para un formato A3 normalizado: márgenes 25, 10,10, 10 y cajetín.
- Dibujar los ejes de los elementos principales, estos pueden estar basados en las tangencias de recta y circunferencia y entre circunferencias.
- Trazar las ruedas, el diseño de la llanta debe de ser original.
- Dibujar las circunferencias estructurales.
- Trazar el óvalo.
- Enlazar mediante rectas tangentes algunas circunferencias y el óvalo.
- Dibujar arcos de enlaces entre circunferencias y óvalo.
- Mediante potencia realizar enlaces determinados.
- Señalar los puntos de enlace principales.
- Mediante el lápiz blando repasar el diseño final.
- Acotar el proyecto, según normas ISO.
En la siguiente animación puedes ver la representación gráfica de los pasos anteriores.
