Objetivos
En el siguiente vídeo te mostramos cómo se dibuja y se acota un tornillo especial.
4.1. Tornillos
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:
Caso práctico
 |

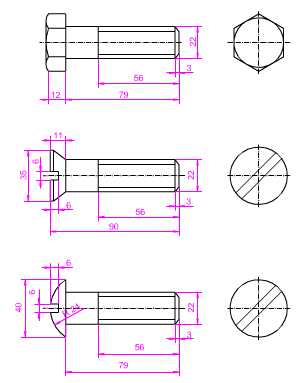

En la imagen de la izquierda puedes ver cómo se ha acotado el alzado de tres tipos distintos de tornillo.
Recuerda que este ejercicio ya lo has elaborado mediante las herramientas de dibujo tradicionales, en el apartado 3.3. Representación. Ahora te pedimos que, mediante las herramientas de la aplicación QCAD, realices dicha acotación |
| Para realizar este ejercicio debes descargar este archivo dxf. |
