2.2. Trazado
OVOIDE CONOCIDO EL EJE DE SIMETRÍA:
OVOIDE CONOCIDO EL DIÁMETRO MAYOR:
OVOIDE CONOCIDOS EL DIÁMETRO MAYOR, EL EJE MAYOR Y EL RADIO DEL ARCO MENOR:
Caso de estudio

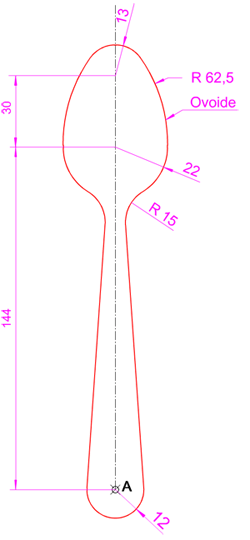

Dibuja a escala 1:1 la pieza representada en la imagen izquierda,
dimensiones en
milímetros, empleando los conceptos y procedimientos de la construcción
de un ovoide conocidos el eje de simetría, el diámetro mayor y el radio del arco menor, así como
los conceptos y procedimientos de tangencias
y enlaces del tema anterior.
¿Necesitas ayuda para resolver este ejercicio?
