4.4. Practica lo aprendido
Para practicar lo aprendido te proponemos los siguientes ejercicios en los que trabajarás tanto los enlaces como el uso de las nuevas herramientas de edición.
Recuerda también el emplear lo aprendido en otros temas y unidades: trazado de paralelas, circunferencias,..., las herramientas de edición que resulten más cómodas para hacer las modificaciones que necesites, y, por supuesto, las capas para establecer las propiedades de los diferentes tipos de líneas.
 |

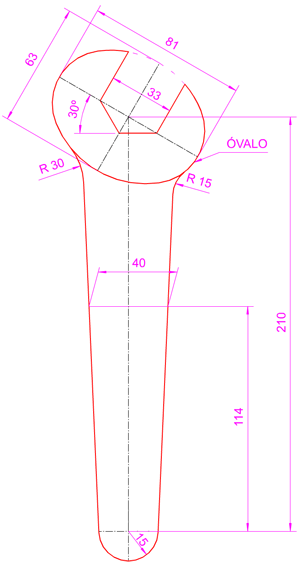

Practica 1: Dibuja la figura de la izquierda empleando las técnicas de trazado de óvalos estudiadas. Para realizar los arcos de enlace de 19 y 12 mm de radio, recuerda que la herramienta más cómoda será la de editar > redondear, especificando el radio del enlace, y posteriormente, en caso necesario, unir el arco de enlace con las líneas mediante la herramienta: editar > recortar ambas. Una forma de facilitar el trazado será la de dibujar los ejes con la longitud de la cota para, una vez completado el trazado, alargarlo con la herramienta editar > alargar una cantidad. |

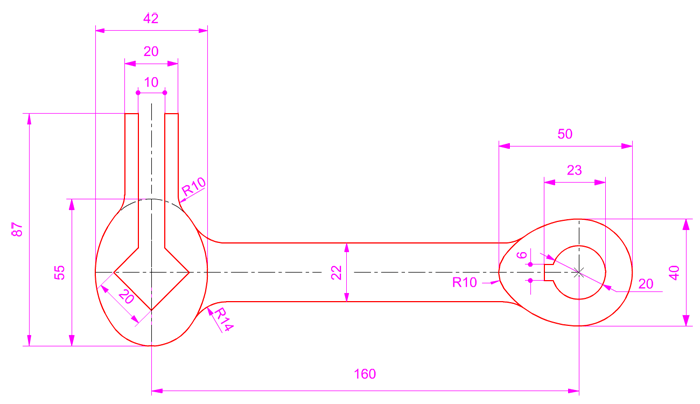

Práctica 2: dibuja la figura de abajo poniendo en práctica lo estudiado sobre trazado de ovoides y técnicas de enlaces.
