4. QCAD (IX)

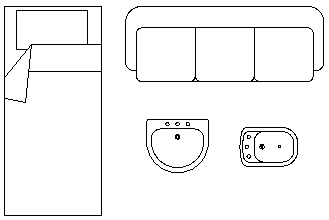

En el dibujo técnico se dan muchas situaciones en las que elementos dibujados se repiten dentro de un mismo plano. Incluso es habitual que estos elementos los tengamos que dibujar en diferentes planos. Así, en arquitectura, a la hora de dibujar la distribución de una casa hay que poner muebles, sanitarios, accesorios, etc. o en el dibujo técnico hay que usar permanentemente la simbología correspondiente.





Estos elementos que se repiten se generan como bloques de forma que sólo se dibujan una vez y su copia se puede realizar con mucha facilidad. En este tema vamos a aprender cómo crearlos, modificarlos e insertarlos en nuestros dibujos.
