2.3. Radial

Mediante la acotación radial consignamos las dimensiones de las circunferencias, semicircunferencias y arcos mayores o menores de 180º.
En su acotación se deben seguir las siguientes normas:

1. Un arco se acotará por su radio o por su diámetro dependiendo de su ángulo:
   • La circunferencia y los arcos mayores de de 180º se acotan por su diámetro.
   • La semicircunferencia y los arcos menores de 180º se acotan por su radio.
2. Cuando el centro no quede determinado se antepone a la cifra de cota el signo de radio R o el de diámetro (Ø) según el caso.
3. Para la colocación de las flechas y las cotas se procederá de la misma manera que en la acotación longitudinal.

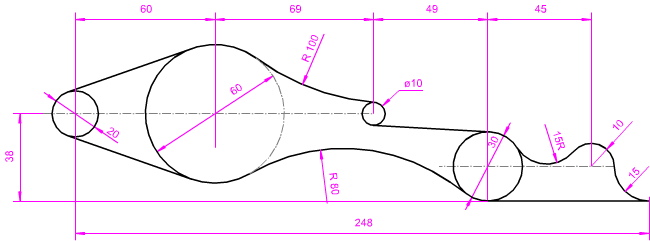

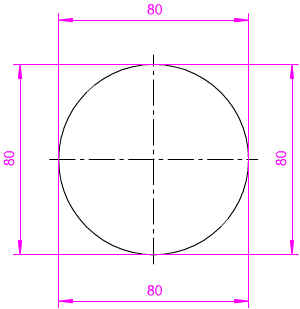

En la siguiente animación puedes ver cómo se disponen las cotas radiales según las normas anteriores.

Acotación de cuerdas, arcos y ángulos.

Cuando en un arco o una cuerda no podemos determinar su centro, su acotación no se realzia mediante su radio, en este caso concreto el arco quedará acotado por su cuerda, arco o ángulo.

• Cuerdas: se acotan de la misma manera que las cotas lineales.

• Arcos de circunferencias: la línea de cota es un arco concéntrico al arco que se acota, las líneas auxiliares de cota se dibujan perpendiculares a la cuerda que define el arco, por tanto, son paralelas a la bisectriz del ángulo que forma el arco.
• Ángulos: las líneas auxiliares son la prolongación de los lados del ángulo.

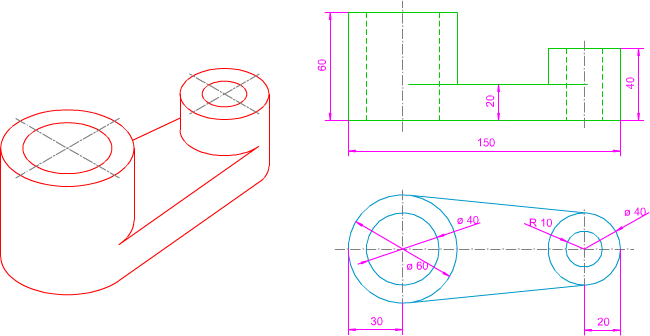

En la siguiente animación puedes ver cómo se acota una pieza mediante su arco, su cuerda o el ángulo.
