4.4. Practica lo aprendido

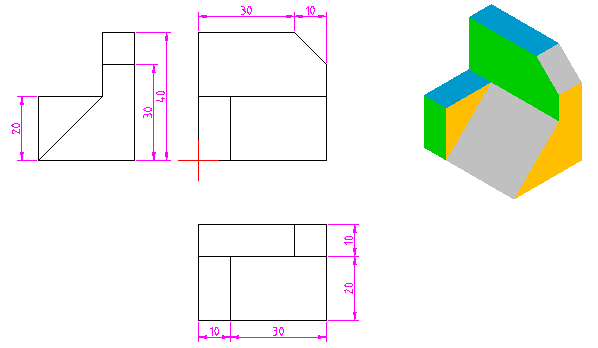

Trazado de piezas isométricas

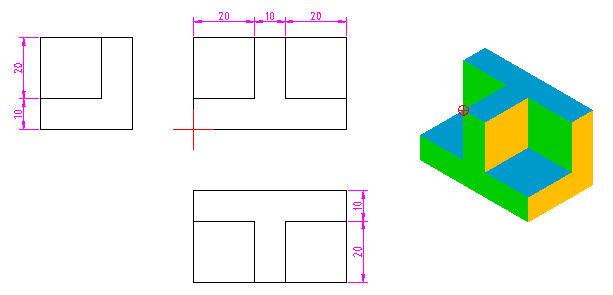

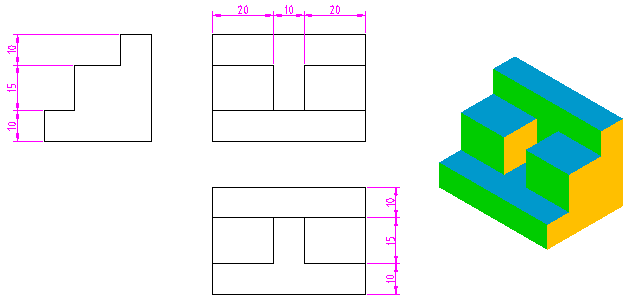

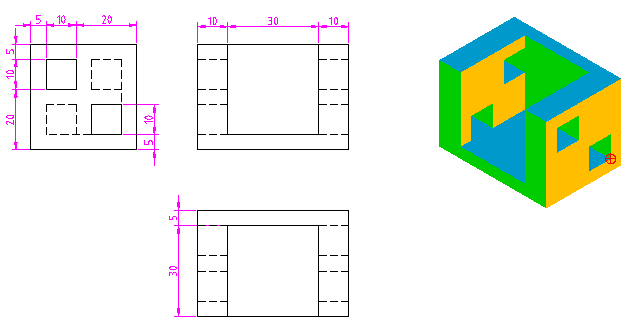

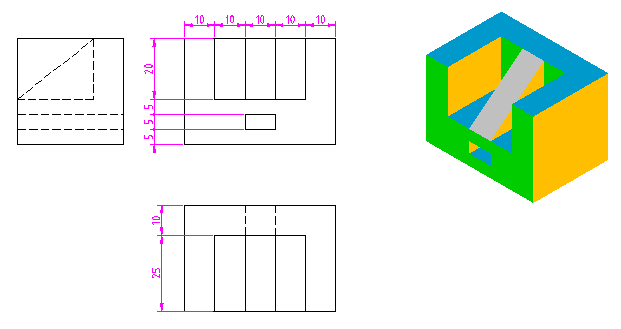

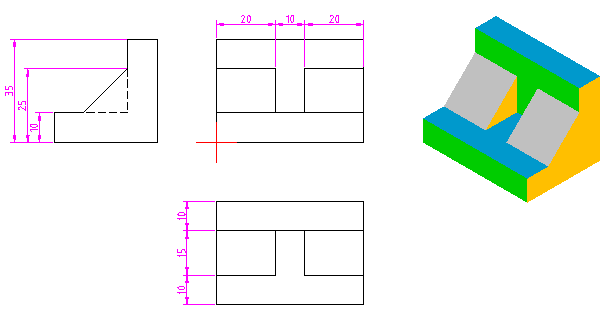

Para practicar el trazado de perspectivas isométricas realiza los siguientes ejercicios:

Construcción de un óvalo y una elipse isométrica

Haz una comparación entre la elipse y el óvalo isométricos. Para ello descárgate el fichero practica3 haciendo clic aquí (pincha con el botón derecho y selecciona "guardar enlace como...") y realiza los siguientes pasos:

1. Figura inicial incluida en el fichero:

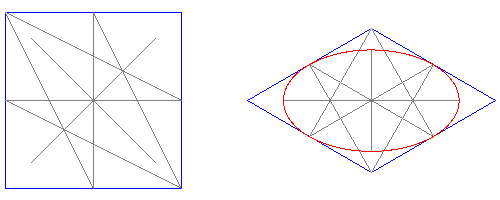

2. Usando la herramienta de proyección isométrica obtén la imagen siguiente:

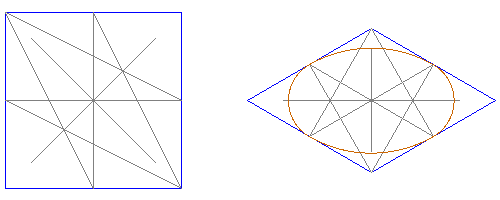

3. Dibuja, en la capa elipse y usando la herramienta de trazado de elipses, la elipse como aparece en la siguiente imagen:


4. Dibuja el óvalo isométrico correspondiente igual al que mostramos en la siguiente imagen, usando la capa óvalo (oculta la capa de la elipse para mayor claridad):

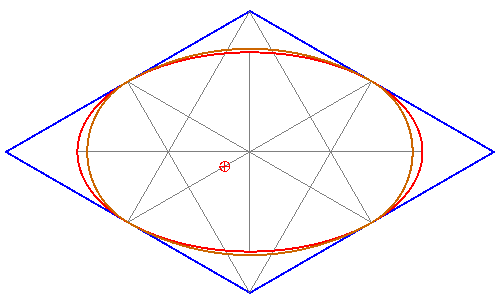

5. Compara la diferencia entre ambas curvas, que será el pequeño error que obtendrás al sustituir la una por la otra en el dibujo con herramientas tradicionales:
