2.3. Sólidos
Vistas y ejes isométricos
La disposición de las vistas diédricas respecto de los ejes de coordenadas isométricos X, Y, Z, dependerá del perfil que se use en ellas.
Recordemos que en la axonometría ortogonal la posición de los ejes no varía, salvo en su sentido positivo o negativo, lo que sí ocurre en la axonometría oblicua frontal: la disposición del eje Y (ángulo XY) está condicionada al perfil.
Así pues, deberemos colocar las vistas, en función del perfil que se vayamos a emplear.

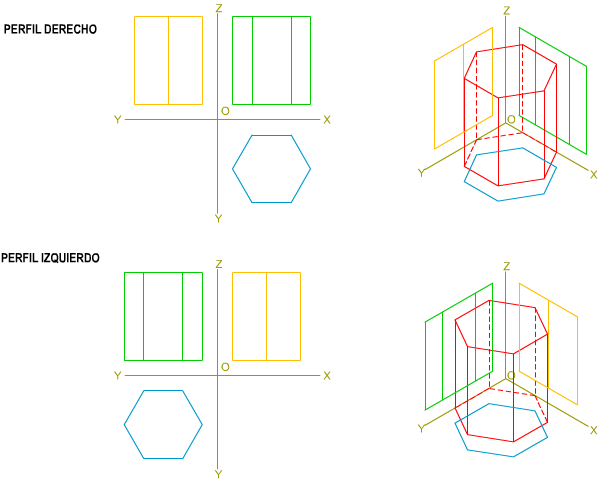

En la imagen superior tienes dos ejemplos de vistas diédricas distribuidas respecto de los ejes isométricas, según el perfil:
- Perfil derecho: el ancho se corresponde con el eje X, y la profundidad con el eje Y.
- Perfil izquierdo: el ancho se corresponde con el eje Y, y la profundidad con el eje X.
Proyección isométrica de un sólido

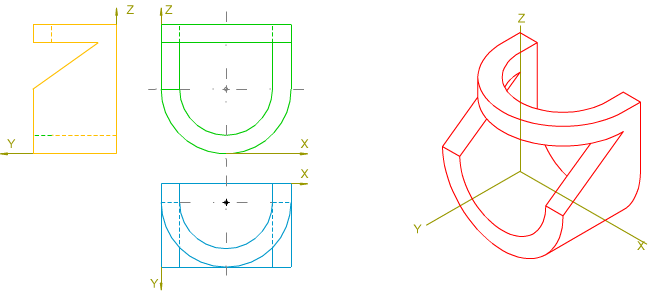

En la siguiente animación puedes ver cómo se traza el dibujo isométricos de una pieza que está apoyada en las caras del triedro.
La pieza viene dada por sus vistas diédricas: alzado, planta y perfil izquierdo; observa cómo los ejes isométricos están dispuestos respecto de dichas vistas:
- Planta: ancho eje Y.
- Perfil Izquierdo: profundidad eje X.
DT1 U4 T4 Apdo. 2.3: Proyección isométrica de un sólido
Vídeo de Departamento DIBUJO IEDA alojado en Youtube
Caso práctico

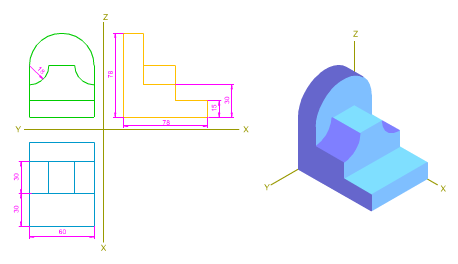

Arriba tienes las vistas diédricas de un sólido; considerando que está en cada uno de los planos del triedro por una de sus caras, tienes que trazar las proyecciones secundarias y directa, determinado su dibujo isométrico.
Debes realizar este ejercicio en un formato A3, en este documento pdf puedes ver los datos
