Introducción
Este tema es una síntesis de los sistemas axonométricos que hemos desarrollado en los temas anteriores.
Los conceptos y procedimientos estudiados en el trazado de formas planas constituyen la base fundamental del dibujo de figuras más complejas, ya que las proyecciones axonométricas de cualquier superficie, cuerpo o sólido es una forma plana.
Empezaremos por el estudio y posterior construcción de superficies radiadas: cilíndricas y cónicas. Aprenderemos nuevos métodos de trazado, en isométrico y caballera, lo que nos permitirá dibujar piezas en tres dimensiones, es decir, su perspectiva directa.
Casi todos los objetos elaborados por el ser humano en los ámbitos del diseño (muebles), arquitectura (elementos arquitectónicos), ingeniería (piezas mecánicas), etc.. tienen en su estructura y composición superficies geométricas concretas.

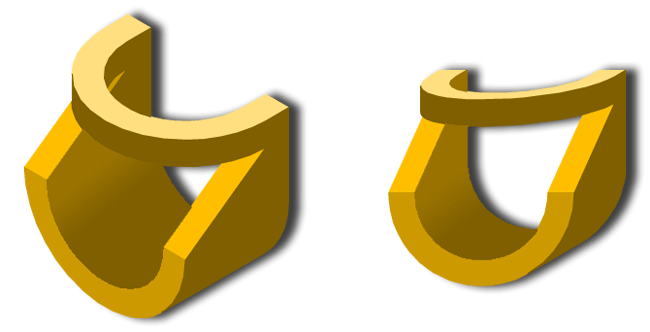

En la imagen superior tienes una pieza representada, de izquierda a derecha, en perspectiva isométrica y caballera.
Importante
Si estás pensando en presentarte a la Prueba de Acceso y Admisión a la Universidad (la antigua Selectividad) debes tener en cuenta que -desde el curso 2017-2018 en Andalucía- la disposición de los ejes sigue la norma UNE-EN-ISO 5456-3:2000. De tal forma que el eje X se sitúa a la izquierda.
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
