DT2- Tema 3.4: cambio de planos
4.1. Recta
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:
Caso de estudio
 |
|

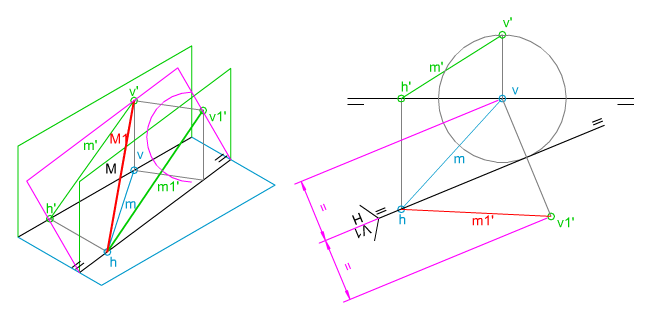

| En la imagen superior te mostramos cómo se ha situado una recta oblicua en el primer plano bisector mediante un cambio de plano vertical.
Para ello hemos empleado sus puntos trazas, la nueva LT debe pasar por la traza horizontal, y el punto traza V pasa a tener la misma cota y alejamiento. Te pedimos que resuelvas dicho ejercicio mediante las herramientas de la aplicación QCAD. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
