DT2- Tema 3.4: cambio de planos
4.2. Plano
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
Caso de estudio
|

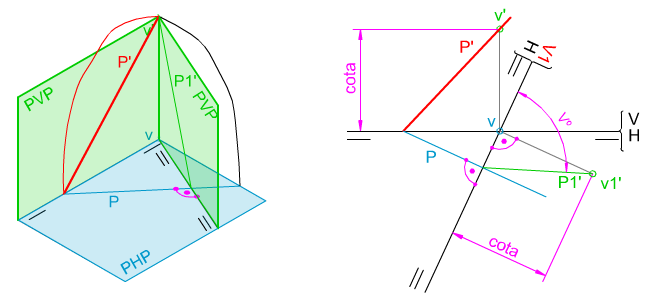

| En la imagen superior te mostramos cómo se ha transformado un plano oblicuo en proyectante vertical dada su traza horizontal y el ángulo que dicho plano forma con el PHP, mediante un cambio de plano vertical.
Te pedimos que resuelvas dicho ejercicio mediante las herramientas de la aplicación QCAD. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso de estudio
 |

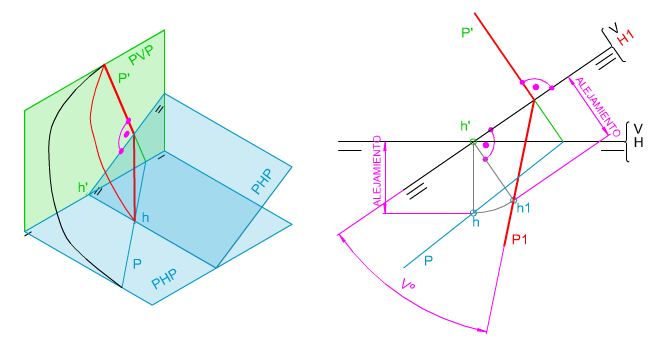

| En la imagen superior te mostramos cómo se ha determinado el ángulo que forma un plano oblicuo con el PVP, mediante un cambio de plano horizontal.
Te pedimos que resuelvas dicho ejercicio mediante las herramientas de la aplicación QCAD. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
