Descripción de la tarea

La tarea propuesta pondrá en práctica los conocimientos adquiridos en trazado geométrico aunados con los de manejo de la herramienta de diseño asistido. Para ello tendrás que realizar el trazado de un ejercicio equivalencia entre polígonos usando para el trazado la aplicación para dibujo técnico.

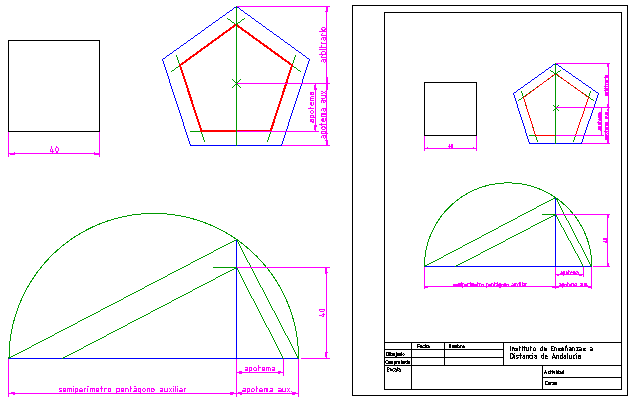

Dibujarás un pentágono regular equivalente a un cuadrado de 40 mm de lado. Todo el conjunto del dibujo y trazados auxiliares se presentarán dentro de un formato A4 con márgenes y cajetín.



Para la realización del dibujo sigue los pasos siguientes:

1. Prepara una capa para incluir en ella el cuadrado que se da como dato.
2. Crea una capa para trazar las líneas auxiliares verdes; otra para las auxiliares azules; una tercera para las acotaciones y una última para contener la solución, con líneas rojas y de 0'7 mm.
3. Haz la construcción geométrica pedida.
4. Abre el fichero que se aporta con el formato y el cajetín; copia todos los elementos y pégalos en tu dibujo.
5. Centra todos los elementos dentro del formato y completa el cajetín.
6. En la vista previa del dibujo, sitúa el papel en la posición adecuada para la impresión correcta de todo el conjunto.
