2.2. Polígonos

Actividad

Como ocurría en la homología, la complejidad del trazado de polígonos regulares o irregulares afines será proporcional al número de lados, no obstante, esto se puede simplificar empleando todas las diagonales que sean precisas.

Transformación afín de un Pentágono regular.

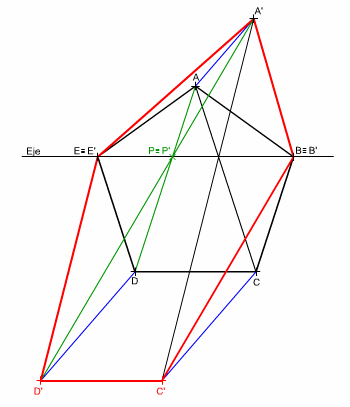

En la siguiente animación te mostramos cómo trazar un pentágono irregular homólogo A'B'C' D'E' al dado ABCDE. En este caso el polígono no es cortado por el eje, pero este es paralelo a uno de sus lados.




Caso de estudio

En la imagen de la izquierda tienes una AFINIDAD determinada por PENTÁGONO REGULAR ABCDE, un punto afín A' y dos pares de puntos dobles BB' y EE', te pedimos que:
  1. Traces el eje de la homología afín.
  2. Representes la figura afín del pentágono ABCDE.

Material necesario:

  • Lápiz blando y duro.
  • Compás.
  • Plantilla de dibujo (escuadra y cartabón).
  • Hojas para realizar trazados de prueba.
Para realizar este ejercicio debes descargar este documento pdf.
