DT2- Tema 3.2: Abatimientos
4.2. Desabatimiento
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
Caso práctico
 |
|

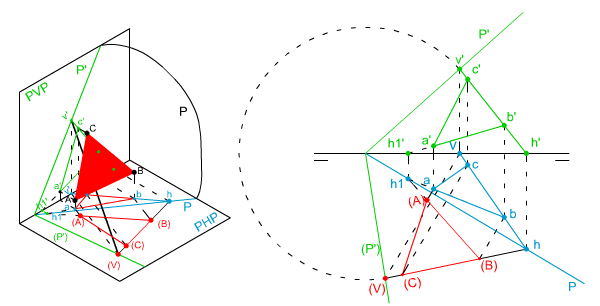

| En la imagen superior puedes ver las proyecciones diédricas de un triángulo equilátero ABC contenido en un plano oblicuo P, así como su abatimiento sobre el PHP.
Para su trazado conocemos el abatimiento de la traza vertical de dicho plano, su traza horizontal y la verdadera magnitud del triángulo equilátero ABC abatido. Te pedimos que, mediante las herramientas de la aplicación QCAD, determines las proyecciones diédricas del hexágono. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico

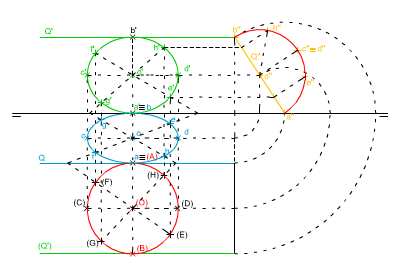

En la imagen izquierda te mostramos las vistas diédricas (alzado, planta y perfil) de una circunferencia contenida en un plano paralelo a la LT y tangente a los planos de proyección.
Para su trazado conocemos las trazas de dicho plano y las proyecciones diédricas del centro (O) de la circunferencia.
Te pedimos que, mediante las herramientas de la aplicación QCAD, determines:
- Su verdadera magnitud.
- Las proyecciones diédricas de la circunferencia.
| Para realizar este ejercicio debes descargar este archivo dxf. |
