DT1-Tema 3.2: Los sistemas de representación (I): Sistema diédrico. El punto y la recta
Introducción
En el tema anterior, estudiamos las vistas de cuerpos tridimensionales y hablamos de las vistas diédricas en la croquización de piezas. Todo esto fue una aproximación al sistema diédrico.
Comenzamos ahora un estudio y análisis que nos permitirá resolver, a partir de las proyecciones diédricas, cuestiones métricas: verdaderas magnitudes, ángulos, etc. para poder conocer las formas y cuerpos representados.
De todos los sistemas de representación, el más apropiado para solucionar los problemas métricos y de generación de formas es el sistema diédrico, ya que permite medir longitudes, ángulos y superficies, y determinar intersecciones de una forma más cómoda y exacta.

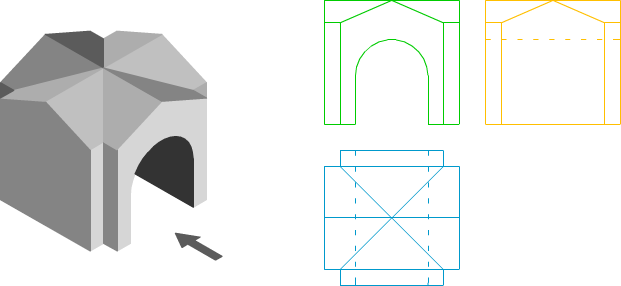

En la imagen inferior puedes ver una perspectiva isométrica de una pieza y sus vistas diédricas (alzado, planta y perfil izquierdo).
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
