3.1. Cono
Desarrollo de un cono recto de revolución.
En la siguiente animación te mostramos, de manera detallada, cómo se determina el desarrollo de un cono recto de revolución, observa cómo se ha aplicado la fórmula para determinar el ángulo del sector circular (90º).
DT2 U4 T4 Apdo. 3.1: desarrollo de un cono recto de revolución
Video de Departamento DIBUJO IEDA alojado en Youtube
Desarrollo de un cono recto de revolución seccionado.
En la animación inferior puedes ver, a paso a paso, cómo se determina la transformada de la sección producida por un plano proyectante vertical sobre un cono recto de revolución.
Para calcular la sección es preciso dividir la base en partes iguales, determinado así las generatrices que luego colocaremos en el desarrollo, observa cómo ha sido necesario aplicar giros horizontales para determinar la verdadera magnitud de la longitud de las generatrices de la sección.
DT2 U4 T4 Apdo. 3.1: desarrollo de un cono seccionado por un plano proyectante vertical
Video de Departamento DIBUJO IEDA alojado en Youtube
Objetivos
En este video puedes ver paso a paso el desarrollo de un cono:
POLIEDROS REGULARES. DESARROLLO DEL CONO. 2º ESO. Colegio Almedia.
Video de Profesor Juzo Kabuto alojado en Youtube
Objetivos
Un cono truncado es en realidad un cono recto de revolución seccionado por un plano perpendicular al eje, por tanto, la sección generada es una circunferencia.
El vídeo superior puedes ver cómo podemos obtener, a través a de un aplicación CAD, Catia, el desarrollo de dicha superficie.
Caso de estudio
|
|

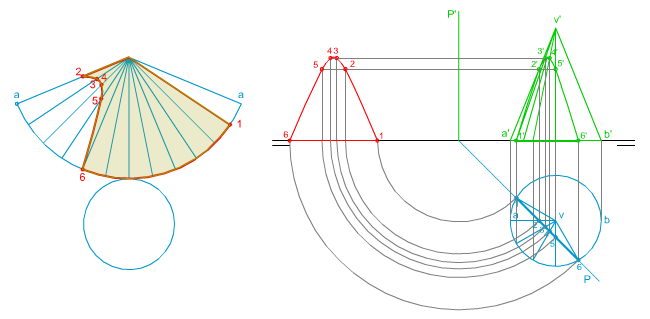

| En la imagen superior puedes ver cómo se ha determinado el desarrollo de la sección plana de un plano oblicuo sobre un cono recto de revolución.
Conocemos las proyecciones diédricas de las trazas del plano y de la superficie radiada. Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para determinar dicho desarrollo, mediante las herramientas de dibujo tradicionales. |
| Para realizar este ejercicio debes descargar este documento pdf. |
