4.2. Superficies Radiadas

Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:

Caso de estudio

Ejercicio Resuelto

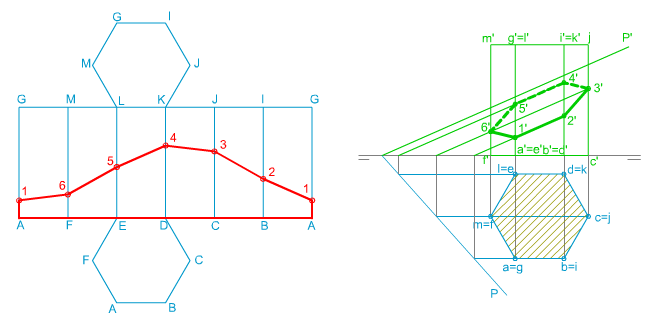

En la imagen superior te mostramos el desarrollo de un prisma regular de base hexagonal, apoyado por una de sus bases en el PHP, seccionado por un plano oblicuo.

Para su dibujo conocemos las proyecciones diédricas del prisma y las trazas del plano P.

Te pedimos que, mediante las herramientas de la aplicación QCAD, determines el desarrollo dicha sección.


Para realizar este ejercicio debes descargar este archivo dxf.

Caso práctico

Ejercicio Resuelto

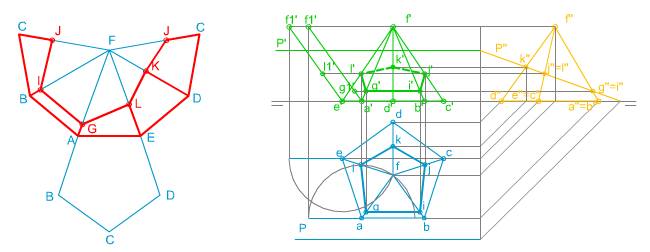

En la imagen superior puedes ver cómo se ha determinado el desarrollo de la sección de producida por un plano paralelo a la LT sobre una pirámide regular apoyada por un base pentagonal en el PHP.

Para su dibujo conocemos las proyecciones diédricas de la pirámide y las trazas del plano P.

Te pedimos que, mediante las herramientas de la aplicación QCAD, determines el desarrollo de la sección producida por el plano P sobre la pirámide.


Para realizar este ejercicio debes descargar este archivo dxf.
