4.2. Tuercas

Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza el siguiente ejercicio:

Caso práctico

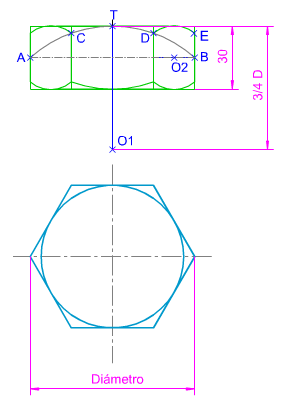

En la imagen de la izquierda puedes ver cómo se ha representado la cabeza hexagonal de un tornillo

Si lo estimas oportuno puedes consultar la animación " Dibujo de las cabezas de los Tornillos y las Tuercas", del apartado 3.3. Representación.

Te pedimos que, mediante las herramientas de la aplicación QCAD, realices dicho dibujo.

Para realizar este ejercicio debes descargar este archivo dxf.
