1.2. Software: el dibujo en 2d y 3D

Los programas informáticos de dibujo técnico son herramientas muy potentes y cada vez más fáciles de manejar.

Las Ventajas de los programas DAO son evidentes :

• El dibujo o diseño se puede modificar cuantas veces se desee.

• Se puede dibujar a color.

• Para dibujos complejos se puede dibujar por capas (como hojas de papel transparente).

• Cualquier copia que se haga sobre el papel es siempre un original, y se pueden realizar a distintas escalas.

• Se puede modificar un plano o dibujo y guardarse con otro nombre, conservando la versión original.

• La velocidad de trazado y exactitud en el papel es superior al método manual tradicional.

• Cualquier error se subsana en el acto con suma facilidad.

• Los originales y sus modificaciones se archivan en soporte informático, que ocupa poco espacio y su mantenimiento es muy simple.

• Si es necesario dibujar varias piezas iguales sólo se traza una y el resto se copia tantas veces como sea preciso.

La clasificación de los programas DAO dependerá del método y las herramientas que se empleen para obtener un objeto, así pues, pueden ser de tres tipos:

• 2D: se dibuja en dos dimensiones. En el monitor aparece nuestra hoja como si estuviéramos dibujando con los instrumentos tradicionales. La geometría y dimensiones de los elementos se dibuja y posiciona introduce mediante el ratón o por sus coordenadas (x, y).

• 2D y medio: llamados así porque usan también la coordenada z de altura. Son más completos que los anteriores, permiten dibujar objetos en perspectiva, aunque no llegan a ser sólidos.

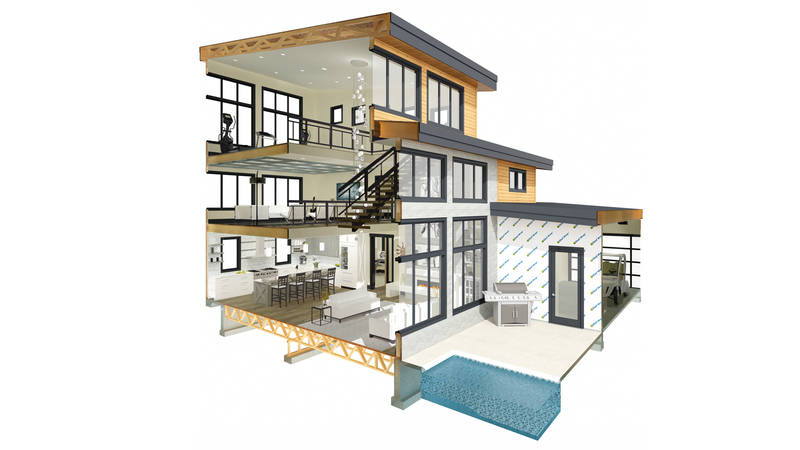

• 3D: Los objetos se trazan en la pantalla en tres dimensiones, tal como son en la realidad, por esto se les llama realidad virtual. Nos permiten visualizar los objetos dibujados desde cualquier punto de vista. Dependiendo del programa se puede iluminar el objeto, dotarlo de textura, y crearlo a partir de sus dimensiones 2D.

El software usado para dibujo técnico es muy variado y últimamente se ha especializado en función de cuál vaya a ser el destinatario del programa. Así hay programas específicos para arquitectura, para ingeniería o diseño industrial.

Entre los programas más usados está:

• AutoCAD: Se trata del programa de referencia en el mundo del diseño asistido. Es el usado por la mayoría de los profesionales tanto de la arquitectura como de la ingeniería. Permite el diseño 3D.
• ArchiCAD: constituye una de las principales alternativas al AutoCAD. Está orientado a la Arquitectura.
• QCad: comenzó como una alternativa de software libre, para entornos Windows y Linux; aunque a partir de ciertas versiones es de pago. Sólo permite el dibujo en 2D.
