5. QCAD (IV): Escalas

Cuando hablamos de escalas en un programa CAD debemos saber que éstas sólo tendrán aplicación a la hora de imprimir nuestro dibujo, ya que cuando dibujamos planos los trazaremos con las medidas reales del objeto que representamos, ya sea éste muy grande o muy pequeño.

Las escalas sirven para reproducir un objeto determinado en un papel. Si el objeto es grande y no cabe en la hoja prevista, tendremos que dibujarlo más pequeño (escalas de reducción); si el objeto tiene un tamaño adecuado para el papel empleado, usaremos las medidas reales (escala natural); si el objeto es pequeño y no podemos representarlo adecuadamente debido a su tamaño, procederemos a dibujarlo mayor (escala de ampliación).

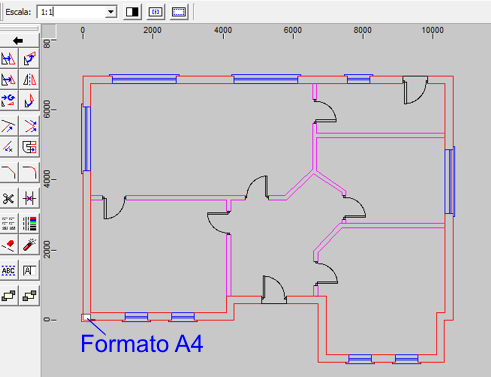

Plano a escala 1:1, el objeto no cabe en el papel en el que lo queremos representar.

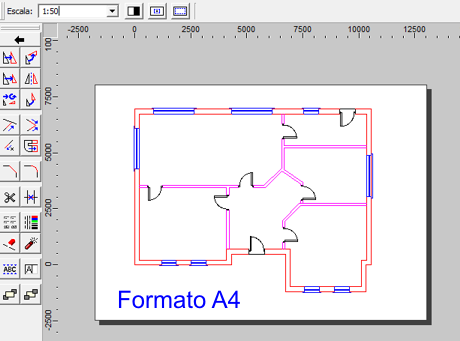

Plano a escala 1:50, dibujamos la casa 50 veces más pequeña para adaptarla al tamaño del papel.

Al dibujar el plano de una casa, sus dimensiones reales son excesivamente grandes y para poder trazar el dibujo en un papel tamaño A4, tendremos que emplear una escala de reducción. Para el de arriba hemos usado una escala 1:50.
