6.3. Simetrías
.png "Opciones de la herramienta simetría")
La herramienta de simetría
en una aplicación CAD nos permitirá realizar simetrías axiales, es decir con referencia a un eje.
Los pasos a seguir son similares a los dados con las anteriores herramientas estudiadas:
- Seleccionar la capa en la que deseamos situar las entidades simétricas.
- Seleccionar las entidades deseadas.
- Señalar dos puntos cualesquiera del eje de simetría.

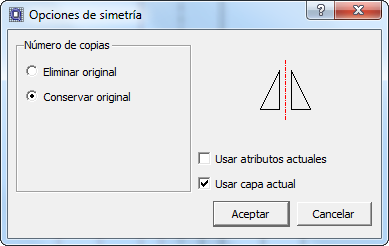

- En la ventana de opciones determinar si deseamos conservar o eliminar la imagen original.
Importante
Selección múltiple de entidades cuando no se puede usar una ventana de arrastre
Si mantenemos pulsada la tecla de mayúsculas mientras hacemos clic derecho sobre diferentes entidades, estas pasarán a estar seleccionadas o deseleccionadas de forma contraria a su estado anterior. No confundir la tecla de mayúsculas con la de bloqueo de mayúsculas, ya que esta última no sirve para la operación.
Veamos en el siguiente vídeo el uso de la herramienta simetría:
DT1 U2 T2 Apdo. 4.3: QCAD, simetrías
Video del Departamento de DIBUJO IEDA alojado en Youtube
