3.3. Sólidos
Perspectiva caballera de un cono truncado seccionado.
En la animación inferior puedes ver cómo se realiza la perspectiva caballera de un cono truncado seccionado, apoyado por su base mayor en el plano XOZ y tangente a los planos XOY, ZOY.
En la animación inferior puedes ver cómo se realiza la perspectiva caballera de un cono truncado seccionado, apoyado por su base mayor en el plano XOZ y tangente a los planos XOY, ZOY.
Ejemplo o ejercicio resuelto

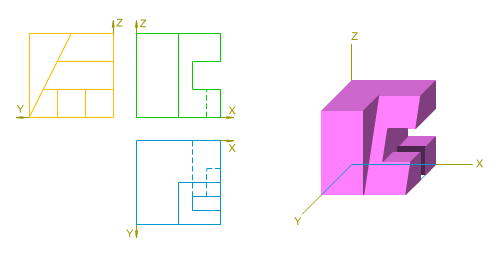

En la imagen izquierda tienes las vistas diédricas de un sólido;
considerando que tiene está apoyado en los planos del triedro por
una de sus caras, tienes que trazar las proyecciones secundarias y
directa, determinado su perspectiva caballera.
Para realizar este ejercicio debes tener en cuenta los siguientes datos:
- Ángulo XY = 135º.
- Coeficiente de reducción = 1/2.
Para realizar este ejercicio debes descargar este documento pdf.
