DT1-Tema 3.3: Los sistemas de representación (I): Sistema diédrico. El plano
3.1. Respectos de los planos de proyección
Importante
Pueden ser perpendiculares, paralelos y oblicuos.
Planos perpendiculares a los planos de proyección
- Perpendicular a un plano y oblicuo a otro. Se les denomina planos proyectantes porque su proyección coincide con la traza sobre el plano al que son perpendiculares:
- Proyectante horizontal o plano vertical: es perpendicular al PHP.
- Proyectante vertical o plano de canto: es perpendicular al PVP.
DT1 U3 T3 Apdo. 3.1: Proyectantes Horizontal y Vertical
Vídeo de Departamento DIBUJO IEDA alojado en Youtube
- Perpendicular los dos planos de proyección: plano de perfil.
Importante
Las proyecciones de los elementos contenidos en un plano proyectante estarán confundidas con la traza situada en el plano de proyección al que es perpendicular.
Planos paralelos a los planos de proyección
Todo plano paralelo a un plano de proyección será perpendicular al otro plano. Pueden ser:
- Paralelo al PHP: plano horizontal.
- Paralelo al PVP: plano frontal.
Planos oblicuos a los planos de proyección
Para diferenciar a estos planos de otros que también son oblicuos respectos del PVP y PHP, sus trazas deben cortarse oblicuamente en un punto de la LT, formando con ella un ángulo distinto.
DT1 U3 T3 Apdo. 3.1: Oblicuos a los Planos de Proyección
Vídeo de Departamento DIBUJO IEDA alojado en Youtube
Caso práctico

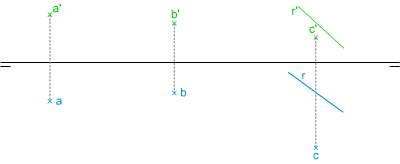

En la imagen superior tienes las proyecciones diédricas de los puntos A, B y C y de la recta R, se pide:
- Por el punto A traza un plano VERTICAL M que forme 60º con el PVP.
- Por el punto B traza un plano de CANTO P que forme 45º con el PHP.
- Por el punto C y la recta R traza un plano OBLICUO Q.
Para realizar este ejercicio debes descargar este documento pdf.
