Introducción
Hasta ahora hemos aprendido los conceptos y procedimientos para determinar las proyecciones diédricas de un punto y una recta; y aunque hemos nombrado algunas veces al plano, solamente ha sido para referirnos a los de proyección y auxiliares (perfil y bisectores)
Generalmente entendemos que una superficie plana es aquella que puede contener una recta imaginaria en cualquier dirección.
La definición anterior la podemos aplicar a la hora de referirnos a un plano en el sistema diédrico.
Así pues, las caras de una forma, objeto, poliedro, etc., son planos delimitados por aristas (rectas) y vértices (puntos).

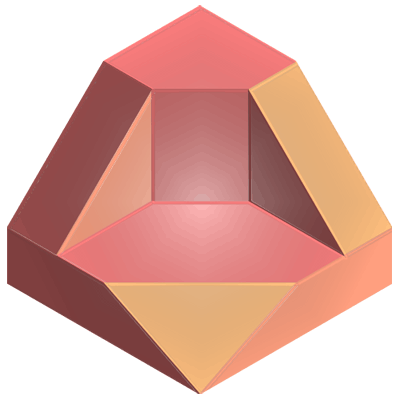

En la imagen superior tienes la perspectiva isométrica de una pieza, observa cómo las aristas (rectas) delimitan sus caras, que son planos.
Importante
Como hicimos en el apartado de la recta del tema anterior, analizaremos la posición y representación de un plano solamente en el primer cuadrante.
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
