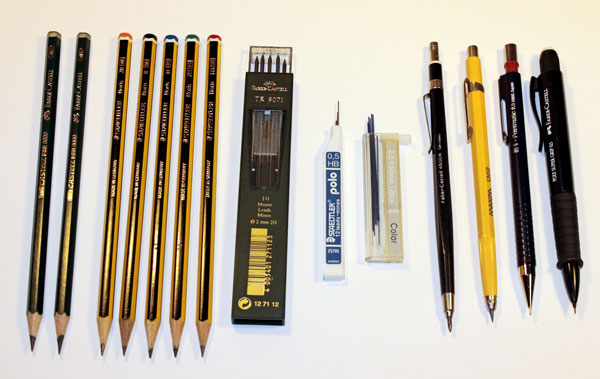

2.1. El lápiz y el portaminas
Los lápices de grafito son el útil más básico y fundamental de tu equipo de dibujo, son un producto económico y muy versátil que puede generar desde dibujos técnicos a dibujos artísticos con grandes escalas tonales, nunca esta de más saber un poco más de tal útil y modesta herramienta, aunque en esta ocasión nos centraremos en los lápices para dibujo técnico.
Están compuestos de dos partes, la mina de grafito y un material que la recubre, generalmente madera, aquí encontramos diferencias importantes en la calidad del lápiz ya que los hay de maderas o compuestos de tan baja calidad que prácticamente son inafilables ya que se quiebran o parten con suma facilidad.
El grafito por otro lado es la parte con que dibujamos, su nombre viene del griego (graphein) que significa dibujar y es una forma del carbono como los diamantes y el grafeno, altamente resistente y duradero.
Importante
La dureza de los lápices depende de la proporción entre grafito y arcilla, a más grafito, más blando u oscuro es el trazo. A más arcilla, más duro y claro es el trazo.
La dureza de las minas de los lápices está tipificada y estandarizada mediante una combinación de número y letra (código alfanumérico):
- Las letras: expresan el grado de dureza: su significado es: B (Black) = mina blanda; HB (Hard Black)= mina semidura: H (Hard)= mina dura.
- Los números: indican la calidad dentro de un rango de dureza, cuanto mayor sea el número más se incrementará dicha calidad, así una mina 4B será más blanda que otra 2B.
En este enlace encontrarás más información.
Los lápices de dibujo técnico suelen tener base hexagonal por dos motivos fundamentales:
- Se adhieren mejor al papel o al soporte, no ruedan como los redondos.
- Permiten un agarre más fácil y cómodo.
Aplicaciones según la dureza de la mina.
| DENOMINACIÓN | DUREZA |
USO PREFERENTE |
| 8B | Extrablanda | Sombrear |
| 7B | ||
| 6B | ||
| 5B | Blando, muy negro | Escribir y dibujar a mano alzada |
| 4B | ||
| 3B |
||
| 2B |
Blando, negro |
Croquis y dibujos a mano alzada |
| B |
||
| HB |
Semiblando |
Croquis y acabados de dibujos técnicos |
| H | Duro | Trazados de dibujos técnicos |
| 2H | Más duro | |
| 3H | Muy duro | Trazados auxiliares de dibujos técnicos |
| 4H | ||
| 5H | ||
| 6H | Extraduro |
Para dibujar en láminas de poliéster Cartografía Litografía |
| 7H | ||
| 8H |
En el dibujo técnico lo más importante es la claridad y la precisión de la línea (fina y continua) por eso el lápiz más adecuado es el 3H o 4H, ya que durezas mayores dejarían surcos en el papel.
El portaminas es el utensilio más apropiado para el trazado lineal, el más recomendable es el de mina HB con un grosor de 0.5 mm.
Comprueba lo aprendido
Curiosidad
Faber-Castell es una de las marcas de fabricantes de lápices de calidad (y de otros materiales de dibujo tales como plantillas, compases, etc.) más conocida y veterana. Conoce más acerca de los curiosos procesos de fabricación de lápices en un vídeo documental realizado por dicha casa.
