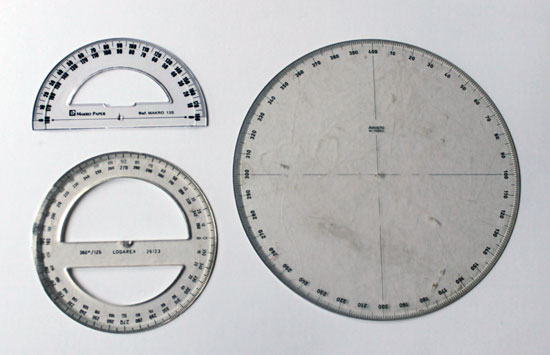

3.2. El transportador de ángulos
También llamado goniómetro, tiene forma de círculo o semicírculo. Normalmente, suele ser de plástico, aunque también se fabrica en madera y metal.
Lleva una graduación realizada normalmente en grados sexagesimales: el círculo en 360º y el semicírculo en 180º.
Su función principal es la de medir ángulos, pero también se emplea para construirlos.
El método para medir un ángulo con el transportador es el siguiente:
Se coloca el vértice del ángulo a medir alineado con el centro del transportador, de tal manera que uno de sus lados pase por 0 (origen de ángulos), el otro lado del ángulo marca la graduación en el transportador. En el siguiente vídeo puedes seguir paso a paso la construcción de un ángulo de 30º con la ayuda del transportador. El mismo procedimiento puedes seguir para la construcción de otros ángulos.
Caso práctico

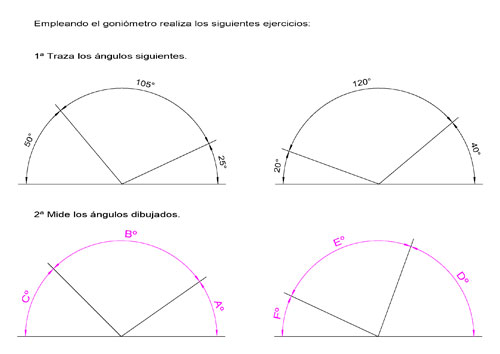

Empleando el transportador de ángulos o goniómetro realiza la siguiente actividad:
- Traza los ángulos acotados como aparecen dispuestos en la lámina .
- Mide los ángulos dados (Aº, Bº, Cº, Dº, Eº Y Fº).
Pulsa sobre la imagen para descargar la lámina.
