DT1 - Tema 1.1: Elementos y trazados fundamentales: Los materiales y técnicas básicas, paralelismo y perpendicularidad.
3.1. Las reglas graduadas
Suelen ser de plástico, aunque también se fabrican en madera y metal, en diversos tamaños.
Se usan para medir longitudes sobre el papel. Los tipos de regla son:
Se usan para medir longitudes sobre el papel. Los tipos de regla son:
- Regla común: Es plana, está graduada sólo por una cara, en centímetros y milímetros.
- Doble decímetro: Es plana y está graduada en ambos lados: en uno en centímetros y en el otro su graduación es de 20 centímetros.
- Triple decímetro: similar al anterior, pero en 30 centímetros.

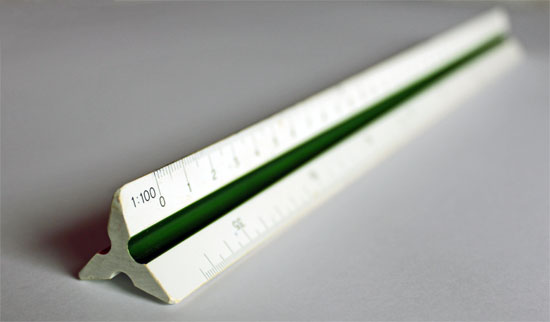

- Escalímetro: No es plano, tiene sección triangular equilátera, cada cara es un bisel y cada bisel tiene graduada una escala diferente (6 escalas en total). Para identificar mejor las escalas lleva una ranura coloreada en cada bisel. Normalmente, las escalas son: 1:100; 1:200; 1:250; 1:300; 1:400; 1:500. Existe otro tipo de escalímetro, es el formado por varias reglas de plástico; parecido a una carta de colores, unidas por un extremo y que se abre en forma de abanico, esto permite un mayor número de escalas que el escalímetro convencional.
Considerando el tamaño del papel que normalmente usamos (A4) se recomienda adquirir una regla de aproximadamente 30 ó 40 centímetros.
Importante
En dibujo técnico las magnitudes normalmente se expresan en milímetros, por este motivo no se le añade a la cifra la abreviatura mm, pero sí a las demás unidades de medida (cm, dm, m, etc.)
Para saber más
En el siguiente enlace encontrarás las unidades de longitud con sus equivalencias y abreviaturas, del Sistema Internacional de Unidades (SI): Wikipedia
Curiosidad
Patrón del metro
Imagen en Wikimedia Commons. Dominio público
En junio de 1799 se presentó en París el patrón oficial del metro y se adoptó un lema para el nuevo sistema de medidas:
"Para todos los pueblos, para todos los tiempos".

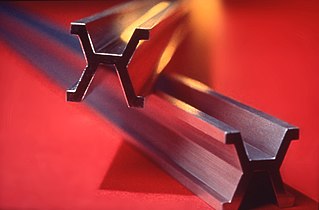

En la imagen de la izquierda puedes ver el antiguo estándar del metro, una Aleación de platino-iridio. Imagen bajo licencia wikmedia commons
