DT2- Tema 5.4: Cónica (II)
4.2. Oblicua
Aplicando los conceptos y procedimientos aprendidos sobre el programa QCAD realiza los siguientes ejercicios:
Caso práctico
|
|

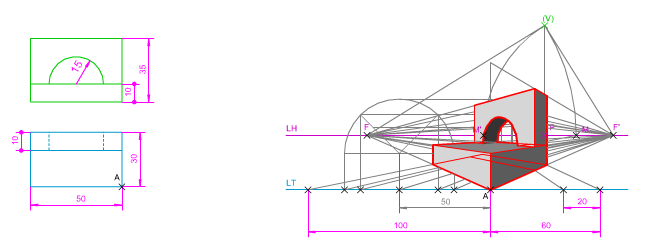

| En la imagen superior puedes ver cómo se ha trazado la perspectiva cónica Oblicua de un Sólido apoyado en Plano Geometral (PG), de aristas bases oblicuas a la LT, dado su abatimiento sobre el Plano del Cuadro (PC).
Para su dibujo conocemos la posición de la LT y la LH así como el abatimiento sobre el PC del punto de vista (V). Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la proyección cónica de dicho Sólido, según los parámetros establecidos. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
Caso práctico
|
|

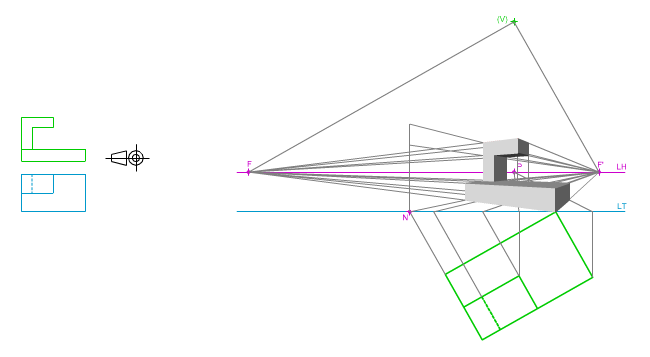

| En la imagen superior te mostramos cómo se ha determinado la proyección cónica Oblicua de un Sólido apoyado en Plano Geometral (PG), de aristas oblicuas a la LT, dado su abatimiento sobre el Plano del Cuadro (PC).
Conocemos la posición de la LT y la LH así como el abatimiento sobre el PC del punto de vista (V). Te pedimos que, mediante las herramientas de la aplicación QCAD, determines la proyección cónica de dicho Sólido, según los parámetros establecidos. |
| Para realizar este ejercicio debes descargar este archivo dxf. |
