DT1 - Tema 1.4: Elementos y trazados fundamentales: Polígonos (II) regulares convexos y estrellados
4.3. De siete y ocho puntas

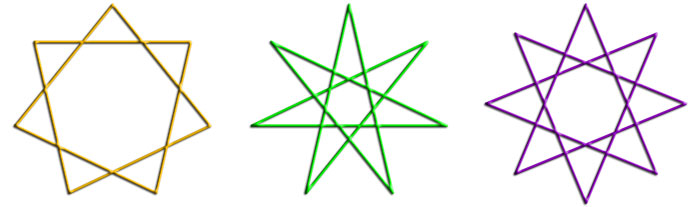

DE SIETE PUNTAS o HEPTÁGONO ESTRELLADO: se obtiene a partir de un heptágono regular. Podemos trazar dos polígonos estrellados:
- Uniendo los vértices de dos en dos: el lado del polígono estrellado es la diagonal menor del heptágono regular.
- Uniendo los vértices de tres en tres: el lado del polígono estrellado es la diagonal mayor del heptágono regular.
Polígono estrellado de 7 puntas, heptágono estrellado (Polígonos estrellados - Estrellas)
Vídeo de PDD Profesor de Dibujo alojado en Youtube
Vídeo de PDD Profesor de Dibujo alojado en Youtube
DE OCHO PUNTAS: se obtiene a partir de un octógono regular.
Polígono estrellado de 8 puntas, octógono estrellado (Polígonos estrellados - estrellas)
Vídeo de Faber-Castell alojado en Youtube
Vídeo de Faber-Castell alojado en Youtube
Caso práctico
Realiza la composición poligonal de la imagen izquierda según los siguientes datos dados en milímetros:
- Un heptágono regular conocido el lado AB = 70.
- Otro heptágono regular inscrito en una circunferencia de centro y radio igual a la apotema del heptágono anterior.
- En cada heptágono dibuja sus dos polígonos estrellados correspondientes, de 2ª y 3ª especie.
¿Necesitas ayuda para resolver este ejercicio?
