5.3. Practica lo aprendido

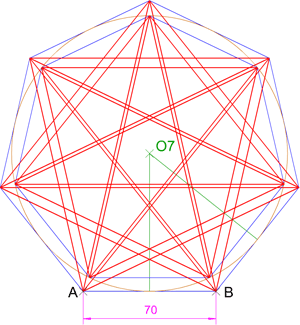

Realizar el ejercicio propuesto en el punto 4.3 usando QCad para su realización.

Pasos a seguir:

1. Crea capas con líneas de color azul para los heptágonos regulares; de color verde, pera líneas auxiliares; de color violeta, para la circunferencia inscrita; y dos de color rojo, para cada pareja de polígonos estrellados de la misma especie.
2. Dibuja un segmento horizontal de 70 mm en la capa verde.
3. Dibuja un heptágono regular vértice-vértice usando los extremos de segmento anterior como puntos de referencia, en la capa azul.
4. Dibuja dos líneas auxiliares desde dos vértices cualesquiera a los puntos medios de los lados opuestos correspondientes, en la capa verde.
5. El punto de corte será el centro de la circunferencia inscrita. Trázala en la capa violeta.
6. Traza el heptágono con mismo centro y vértice sobre el punto de corte entre la anterior circunferencia y una de las líneas auxiliares trazadas, que no coincidente con el primer heptágono, en la capa azul.
7. Traza los polígonos estrellados de especie 2 de los heptágonos anteriores, en la capa roja 1.
8. Traza los polígonos estrellados de especie 3 de los mismos heptágonos, en la capa roja 2.

Usa la herramienta mostrar ocultar capa cuando lo creas preciso para que el trazado no se dificulte con excesivas líneas a la vista.

DT1 U1 T4 Apdo. 5.2: QCAD, ejercicio polígonos estrellados
Video del Departamento de DIBUJO IEDA alojado en Youtube
